안녕하세요.
대차 (조립식 랙) 제작 전문업체 “(주)피제이시스템” 입니다.

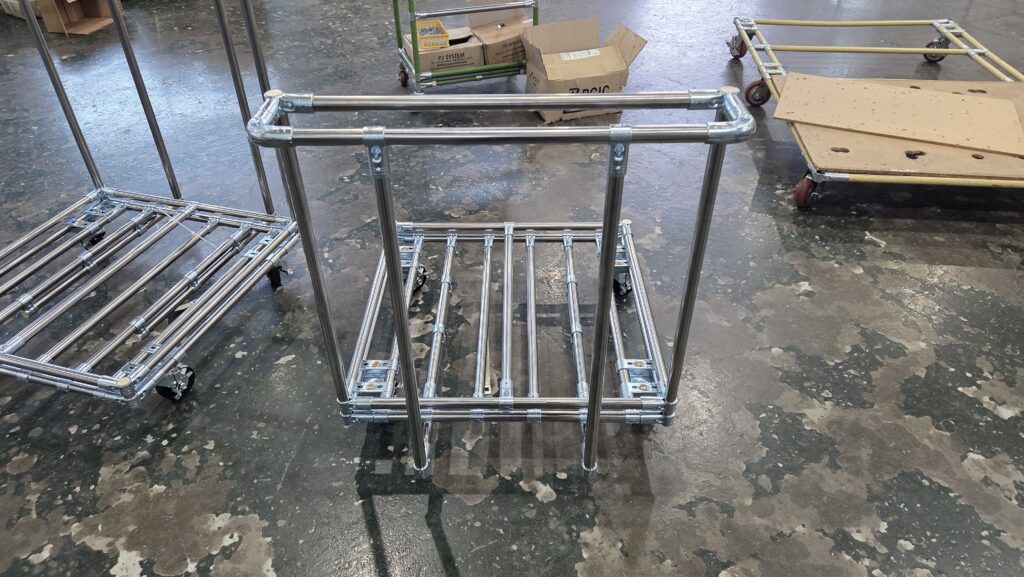

금일 ! 올려볼 제품은 메거진 이동대차 !!
PCB가 끼워져있는 메거진을 대차 위에 올려서 이동하는 방식예요~!
→ 대차 외곽 사이즈 ←
가로(W) : 800(mm) / 세로(D) : 820(mm) / 높이(H) : 950(mm)
Size는 모두 맞춤형으로 제작해드렸습니다.

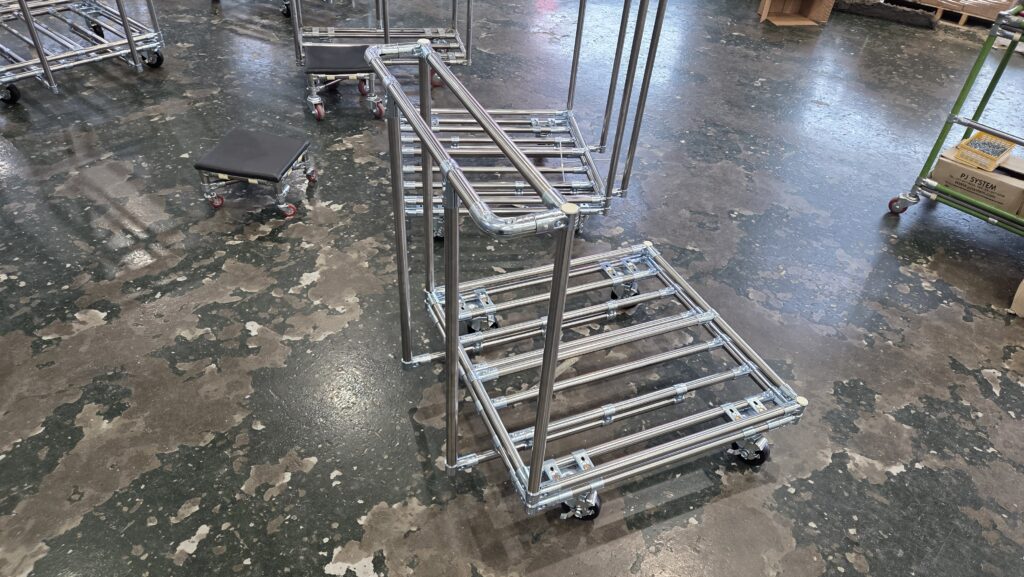

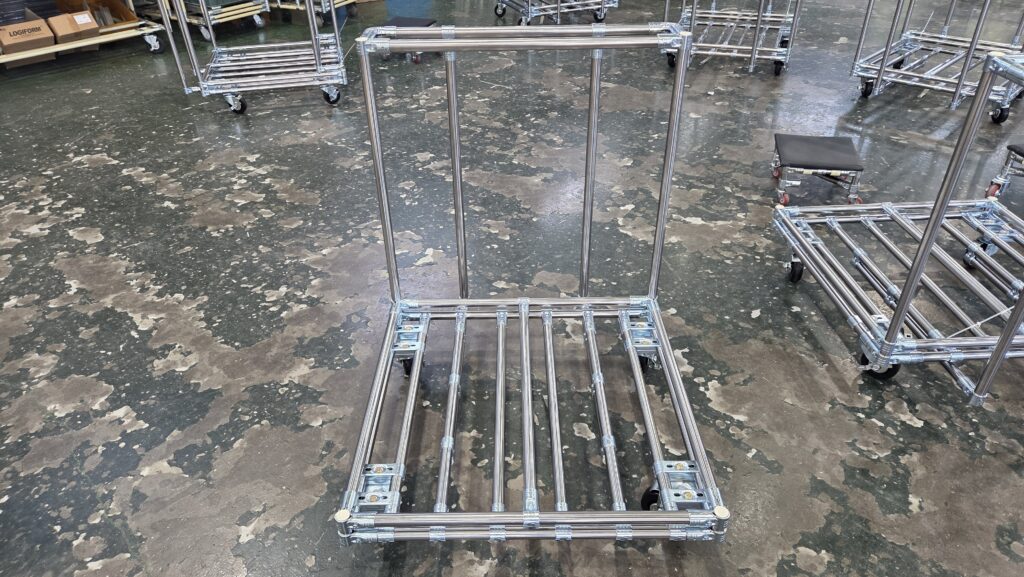

메거진의 크기는 320 * 355 * 575mm이며, 파이프 구조 틀을 그 사이즈에 맞도록 설계해드렸습니다.
판이 적용되지 않기 때문에 파이프에 받쳐져서 무게를 지탱해야하는데요.
파이프 구조 틀을 제품 사이즈에 맞도록 간격 조정을 하면 적재하기 수월합니다.
이동대차는 제품을 여러개 싣고 이동하기 위한 용도입니다.
사람이 직접 제품을 들고 이동할 경우 한번에 많은 물량을 들지 못하기 때문에 동선간의 손실이 발생할 수 밖에 없습니다.
대차를 사용하시면 동선도 줄일 수 있고, 작업자의 작업 강도도 많이 줄어들기 때문에 피곤을 덜 할 수 있습니다.
이는 작업 환경 및 효율성을 개선하고 피로도를 덜어줄 수 있다고 보시면 됩니다.
또한, 메거진은 제전에 예민한 제품으로써 정전기 방지 기능이 필수도 들어가야합니다.

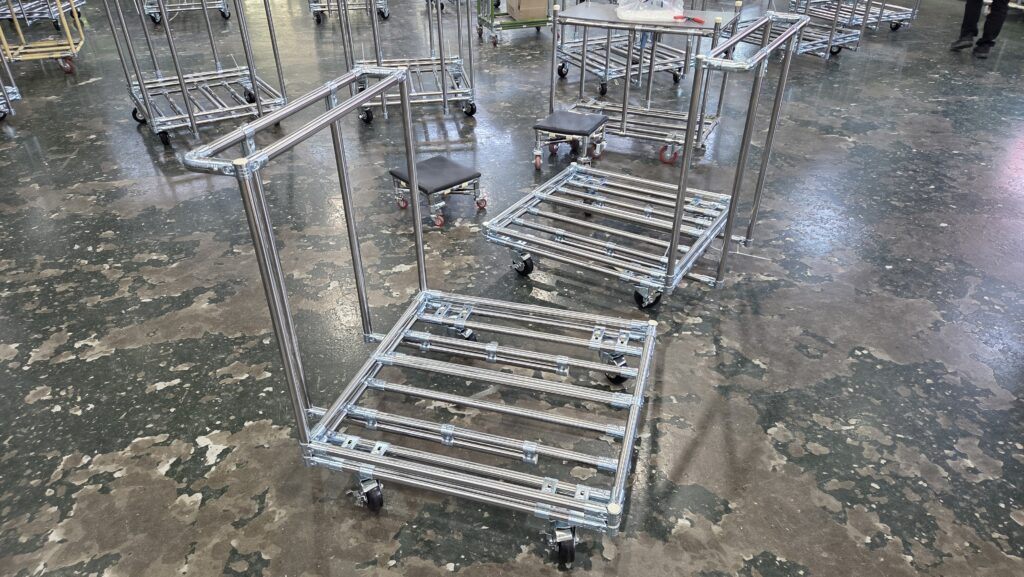

바퀴(Caster)의 사양은 4인치 평Type 경량 , 제전용으로 부착해드렸습니다.
멈춤 잠금 장치가 있는 회전 브레이크 타입으로 맞춰드렸습니다~!
파이프(Pipe)와 조인트(Metal Joint)는 철과 서스 재질로 이루어져 있어서 정전기가 안통한다고 볼 수 없습니다.
예민한 만큼 모든 정전을 빼주기 위해 최하부 부분에 어스링도 부착해드렸는데요.
모든 부품이 정전으로 이루어져 있는 부분을 어스링을 통해서 바닥으로 정전을 빼준다고 보시면 이해하기 쉬우실겁니다.
제전을 해주는 이유는 메거진 안에 들어있는 PCB가 반도체 부품이기 때문에 정전기 발생하여 쇼트가 일어나지 않아야 완제품이라고 보실 수 있는겁니다!
쇼트가 일어나면 사용하지 못하고 폐기 처리가 되어야하겠죠~?
제작 사례처럼 제품을 가장 중요시하고 사이즈를 맞춰서 제작이 가능하기 때문에 파이프랙은 메리트가 있다고 봐주시면 감사하겠습니다~!!
랙 구조물은 저희 기술영업부가 직접 담당자와 미팅을 통해서 설계 후 견적드리는 시스템으로 진행되고 있습니다.
견적이 필요하신 고객분들께서는 홈페이지 메인 상단 위에 견적문의 창에 들어가시면 쉽고 빠른 대응을 드릴 수 있습니다.
감사합니다:)
