조립식 랙 제작을 전문으로 하고있는 “(주)피제이시스템”입니다.
금일 소개해드릴 제품은 지그를 보관할 수 있는 적재대차입니다.
명칭은 부르시기 나름인데요.
적재대차, 운반대차, 사내용대차 등 다양한 명칭으로 불리우고 있습니다.
위 제품의 용도는 물건을 적재 또는 보관하기 위한 용도로 사용됩니다.
랙의 전체 사이즈는 가로 1600mm, 세로 800mm, 높이 1750mm입니다.
Size는 고객분께서 원하시는 치수로 맞춤으로 제작해드렸으며, 위 치수가 아닌 원하시는 치수로 제작이 가능합니다.
부품 및 부자재도 옵션을 넣는거처럼 추가하고 뺄 수 있는데요~
내가 굳이 이 부품 및 부자재는 필요가 없다싶으셔서 말씀만 해주시면 바로 반영이 가능합니다.
반대로, 사용하고자하는 목적 및 용도를 알려주시면 저희가 부자재를 추가하여 컨셉을 도면으로 제시해드리고 있습니다.

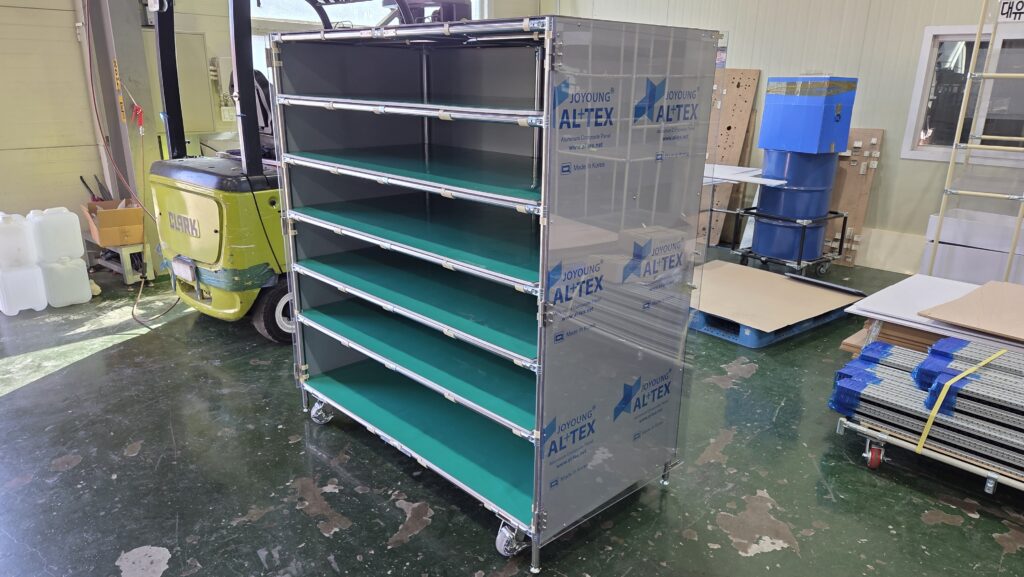

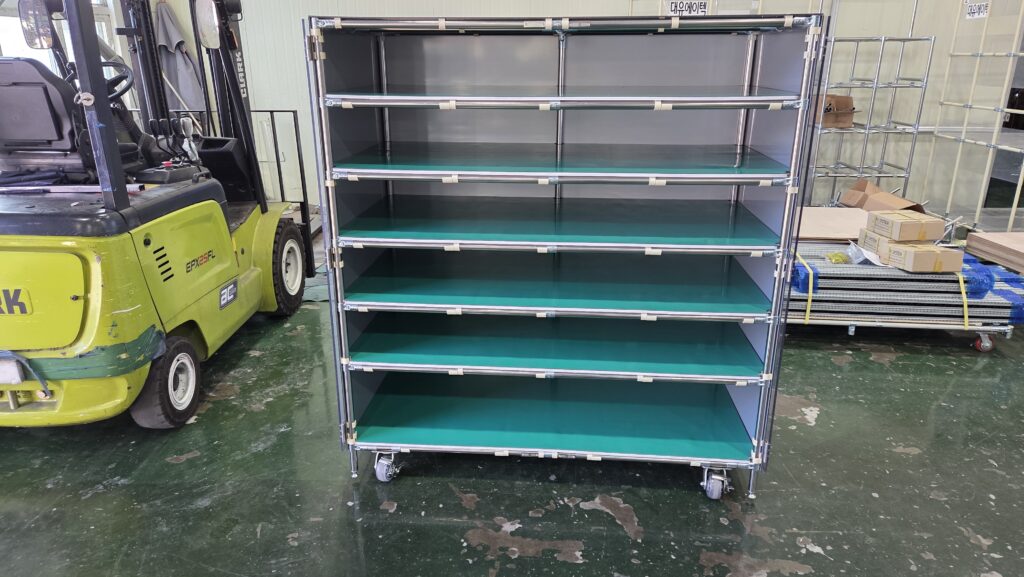

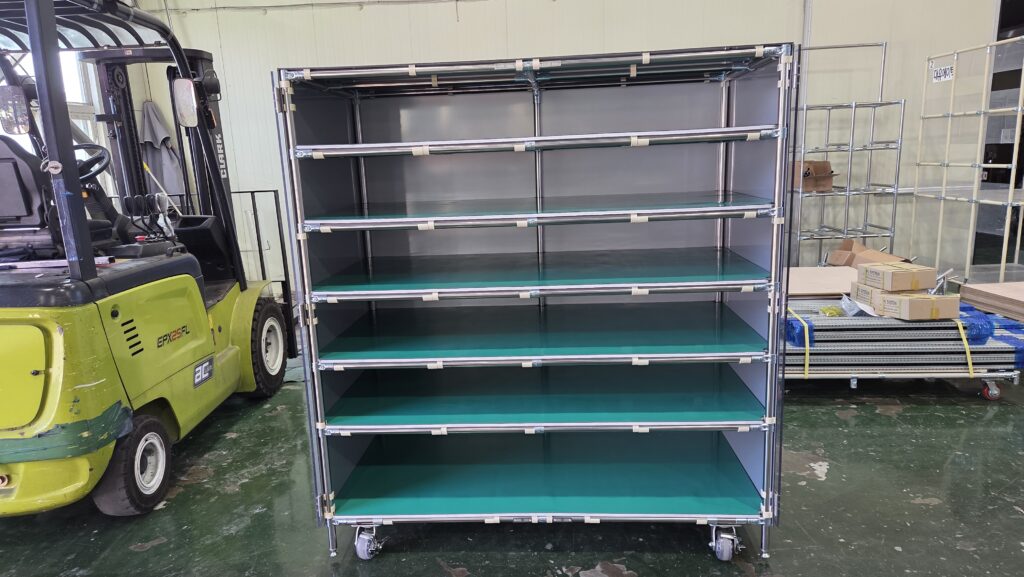

총 6단으로 맞춰드렸으며, 단 마다 들어가는 선반의 종류는 Pomax 10T 및 제전매트 2T 입니다.
단당 하중은 약 50kg정도 적재한다고 전달받았고 구조도 그 기준으로 설계해드렸습니다.

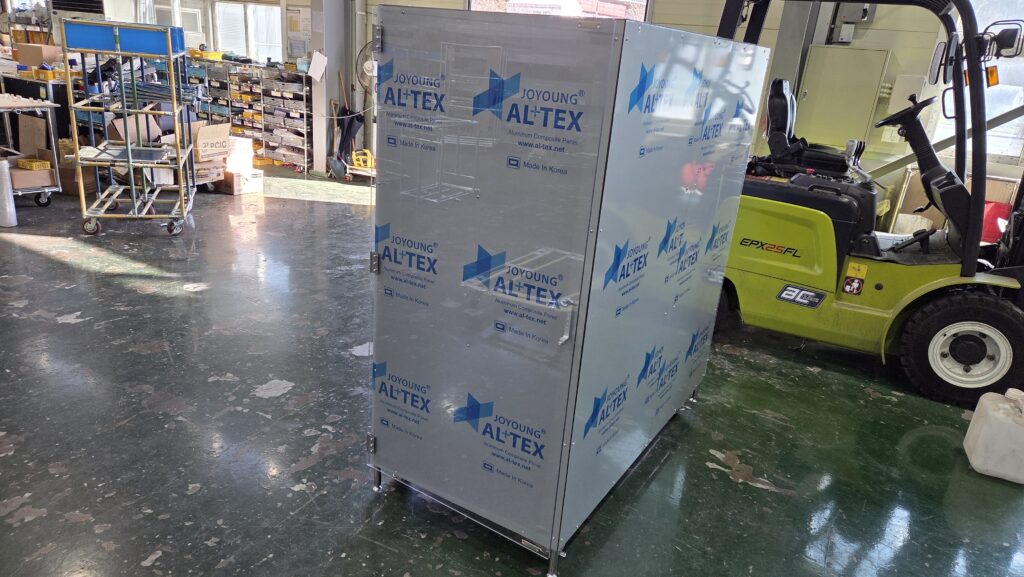

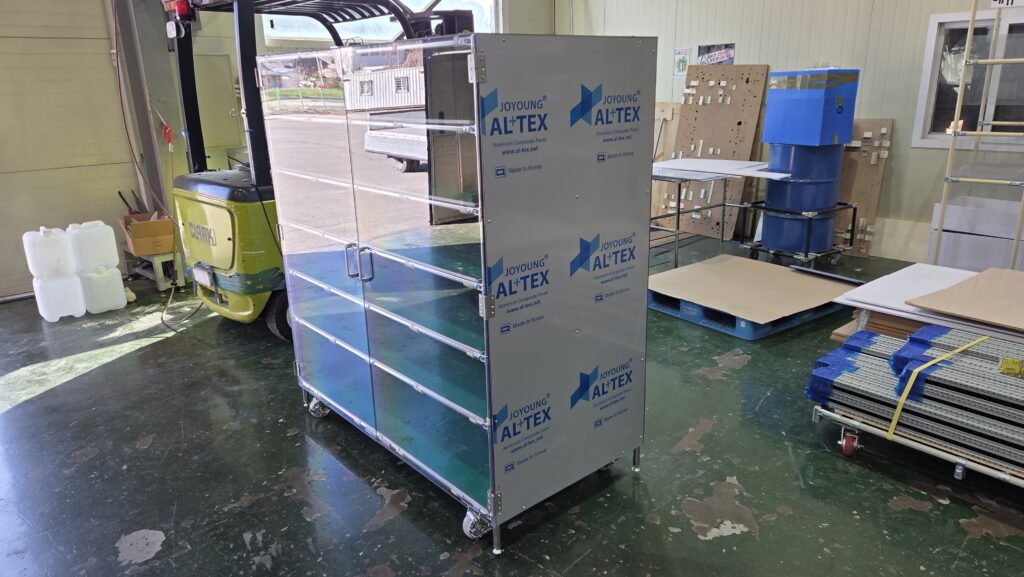

먼지가 내부로 들어가지 않게 하기위해서 외측에 판으로 마감처리 해드렸습니다!
외측 판의 종류는 알포판인데요~
알포판은 복합판넬이라고 보시면 될거같습니다~~
두께는 약 4T정도이며, 색상은 실버로 맞춰드렸습니다.

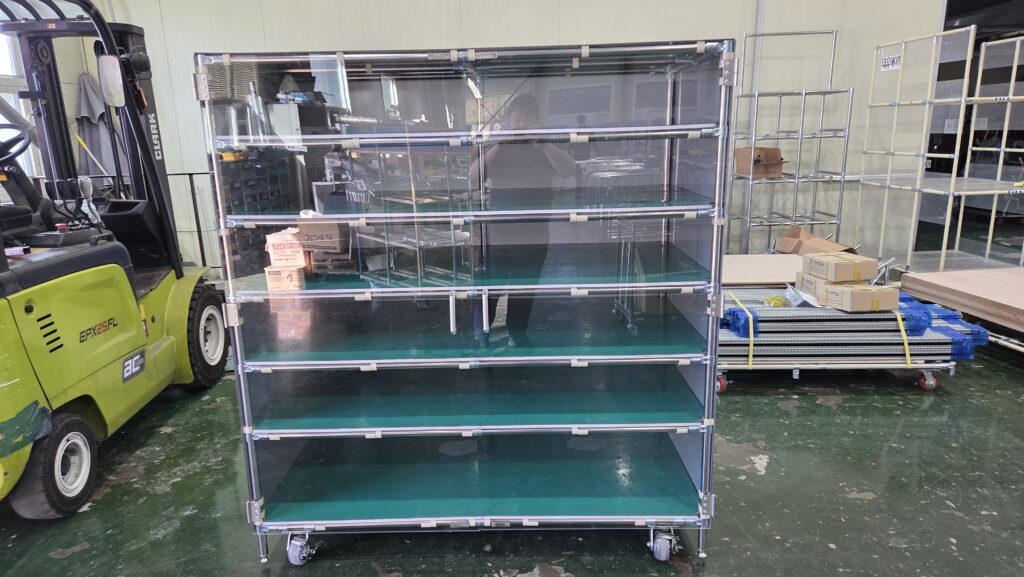

정면에는 문을 형성해드렸습니다.

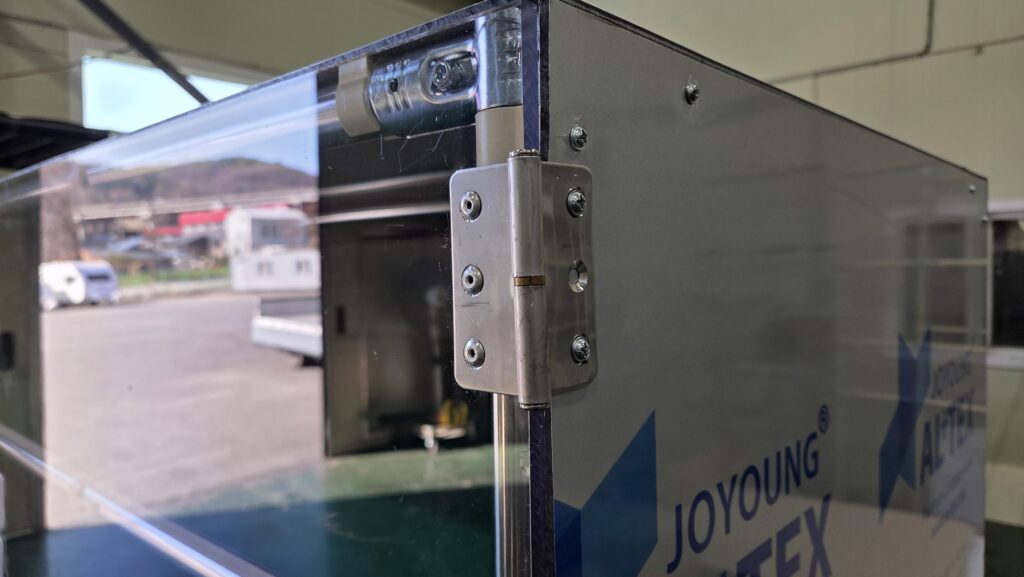

양문형으로써 문이 2판으로 나뉘어지게 되며, 경첩을 달아서 열고 닫을 수 있습니다.

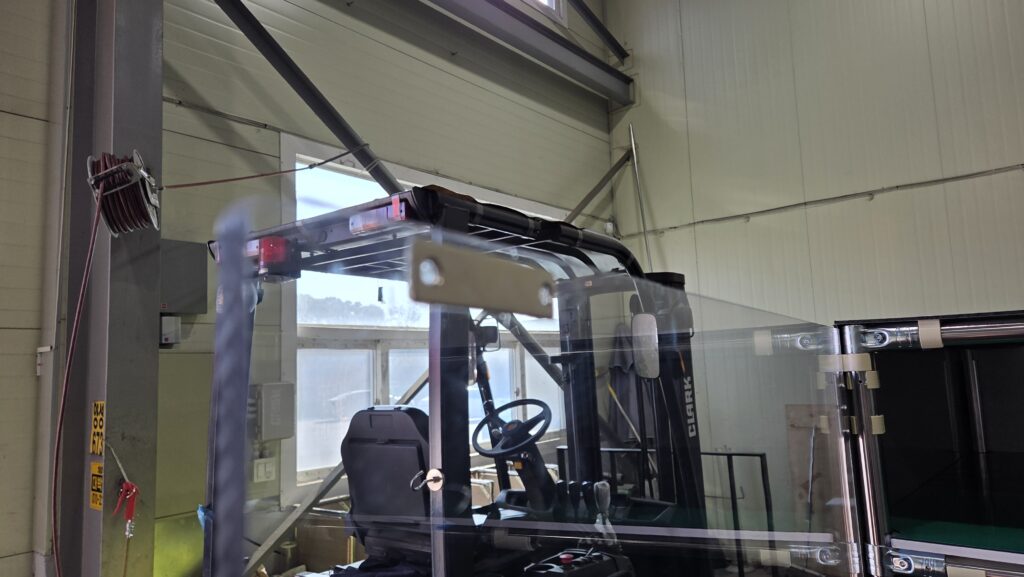

Door의 재질은 PC 8T로 깨지지않고 연질성이 강한 재질로 선정해드렸습니다.

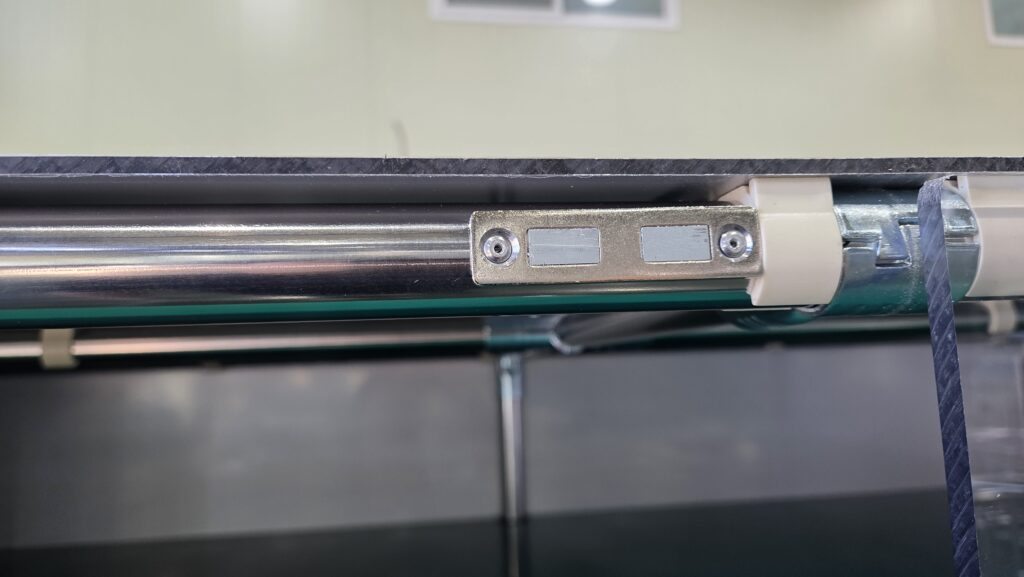

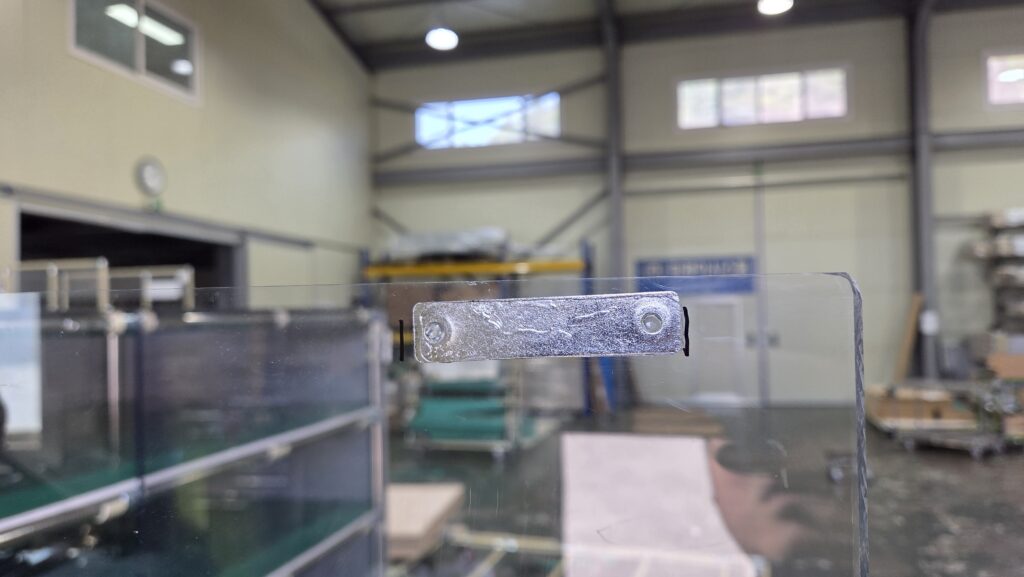

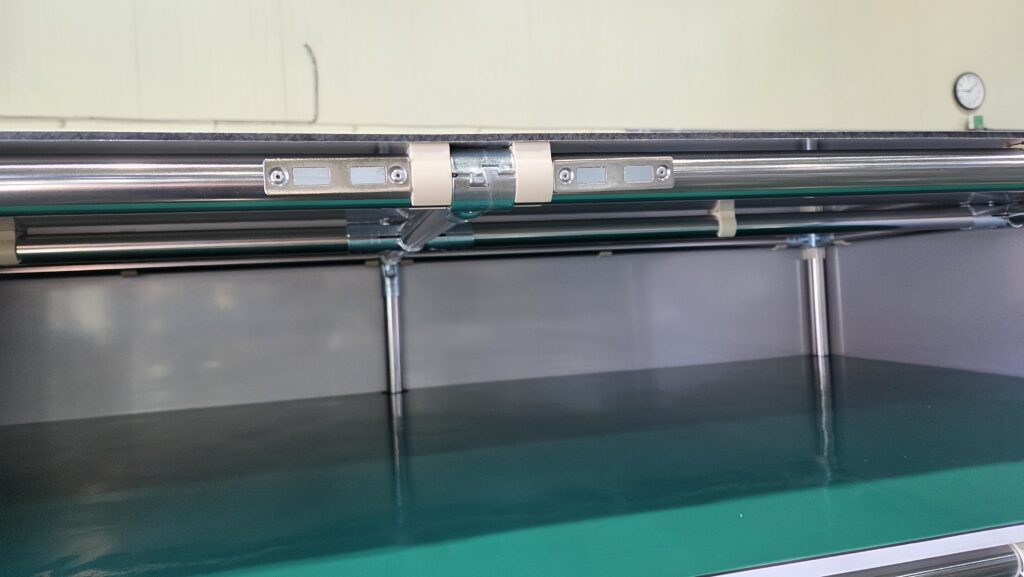

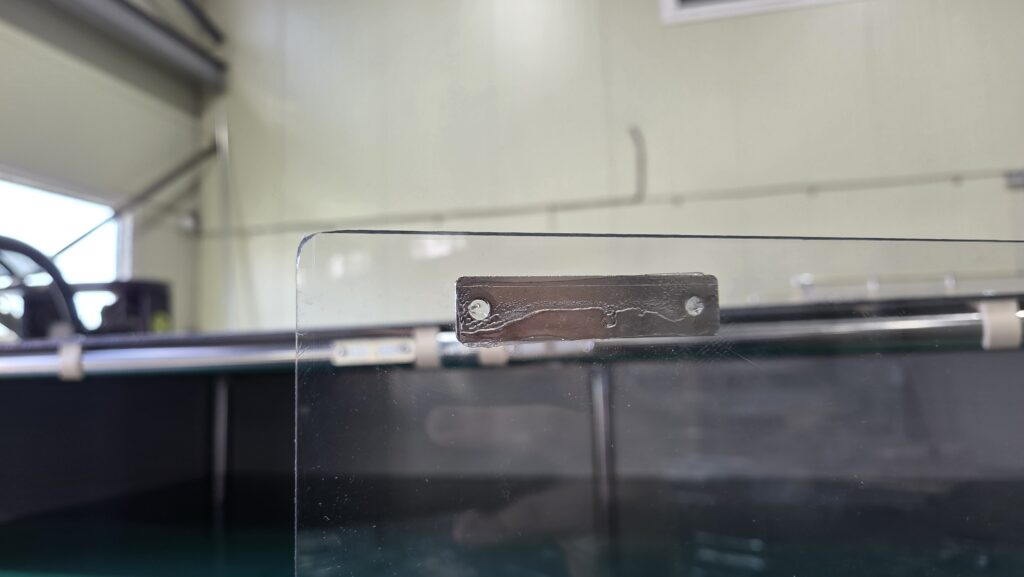

또, 문을 닫았을 때 마그네트캐취를 이용하여 열림을 방지했습니다.

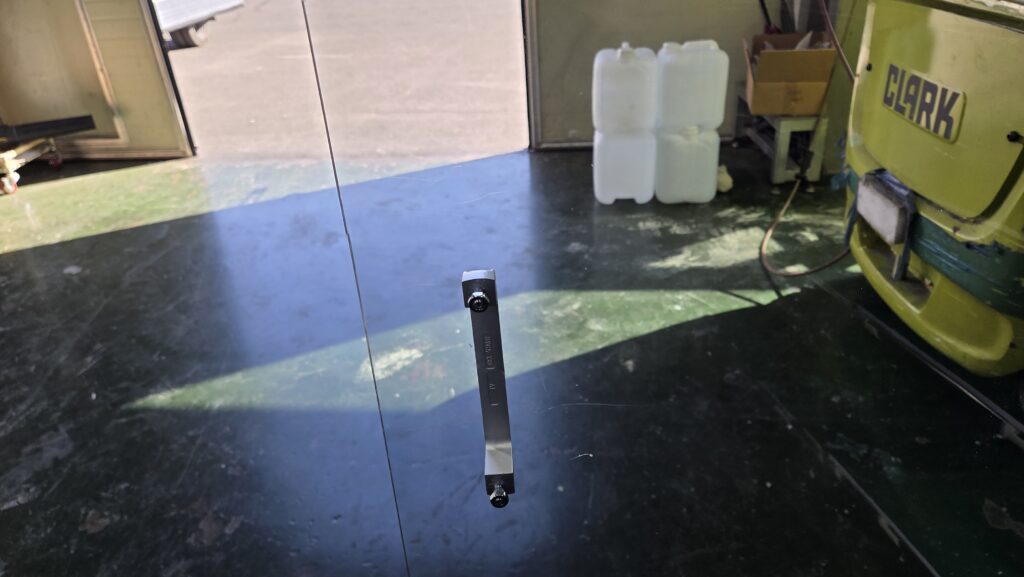

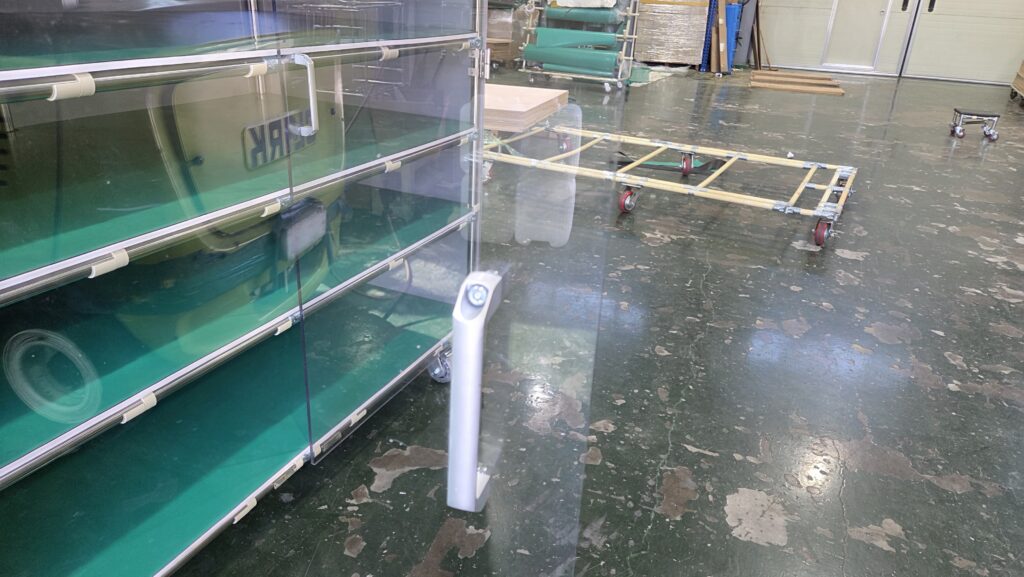

손잡이는 조립식으로 필수 적용해드렸습니다~^^
아주 무거운 랙을 이동하기 위해서는 지게차로 해야하는데요.
공장 내부까지 가지고 들어갈 수 없기 때문에 이동이 편리하도록 바퀴도 부착해드렸습니다.
바퀴(Caster)의 사양은 4인치 중량 / 무소음입니다.
4개 달아드렸으며 모두 360도 돌아가는 회전 브레이크형이고,
배치 후 고정식으로 사용하실 경우에 각 모서리에 설치되어있는 높이조절자를 이용하여 내려서 바퀴를 조금 띄워주시면 끝!!
위 제작사례처럼 모든지 맞춤 및 주문제작으로 제품을 받아보실 수 있으며,
3D도면을 통해 컨셉을 확인한 후 진행하실 수 있습니다.
문의하실 사항이 있으시면 간단한 스케치 및 치수를 선정하여 자료를 보내주시면 쉽고 빠른 견적 대응이 가능합니다.
