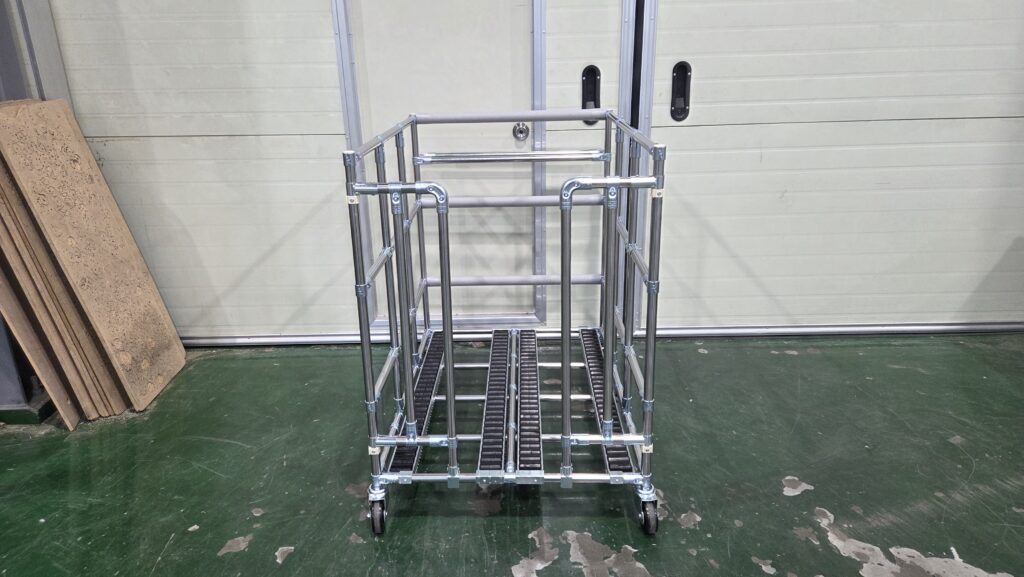

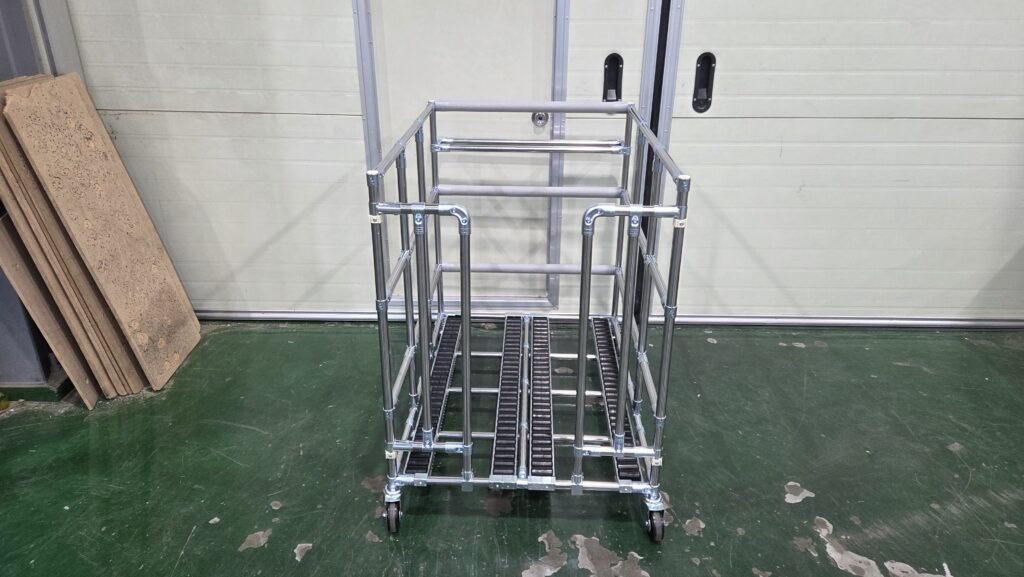

금일 소개 해 드릴 제품은 메거진대차(사내용대차)입니다.
메거진에 PCB를 적재하고 그 매거진을 대차에 적재하여 운반하는 시스템입니다.
메거진의 SIZE는 가로 : 320 / 세로 : 355 / 높이 : 570(H)입니다.
투입방향인 문 방향 기준으로 양쪽으로 들어가기에 총 옆으로 2칸으로 적재가 됩니다.
세로 355mm인 방향으로 총 3개 적재가 필요하다고 하셔서 사이즈 맞춤으로 제작해드렸습니다.
그렇게 되면 대차 1대 당 적재 할 수 있는 메거진의 수량은 12EA입니다.

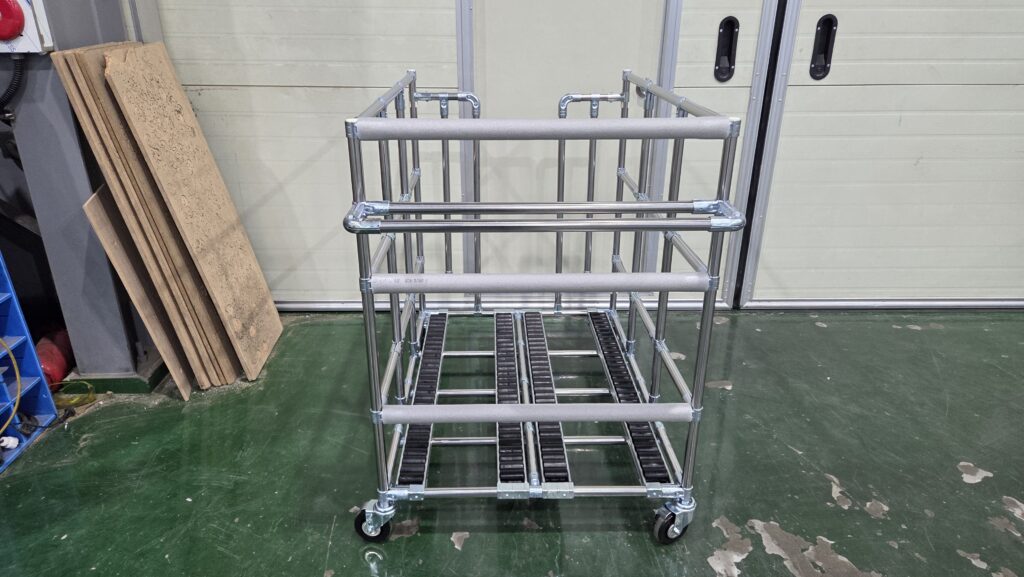

대차의 외곽 크기는 가로 : 830 / 세로 : 1170 / 높이 1120mm이며,

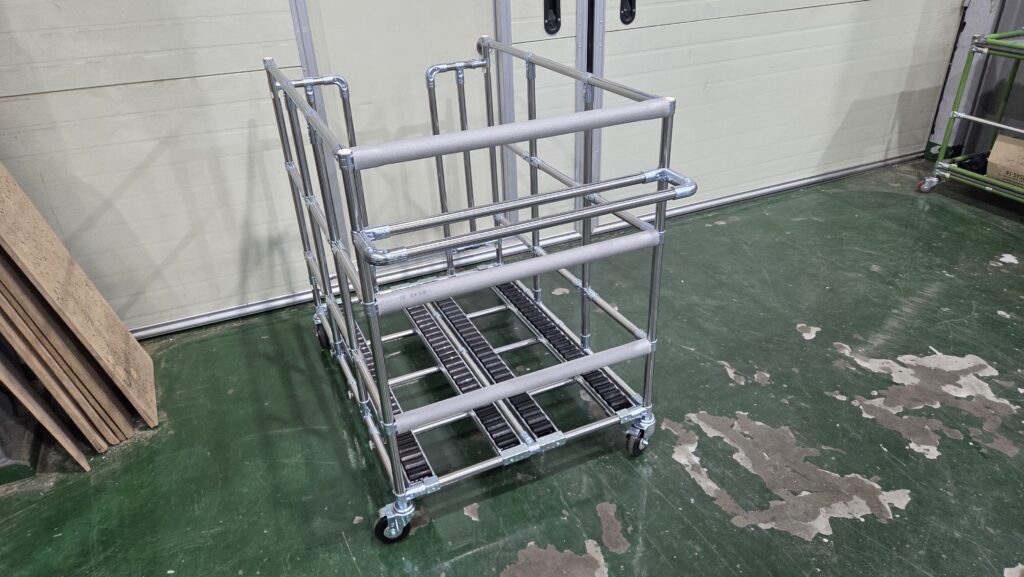

손잡이의 높이까지는 950mm로 맞춰드렸습니다.
바닥 ~ 대차 손잡이의 높이는 작업자마다 선호하시는 치수가 달라서 고객분과 미팅 및 상의 후 맞춰드리고 있는데요.
제작 후 도면으로 치수로 정했지만 실질적으로 사용을 해보셨을 때 높이 조정이 필요하다 싶으시면 조인트에 볼트와 너트가 체결되어있는 부분을 풀어서 높이 조절이 가능합니다.

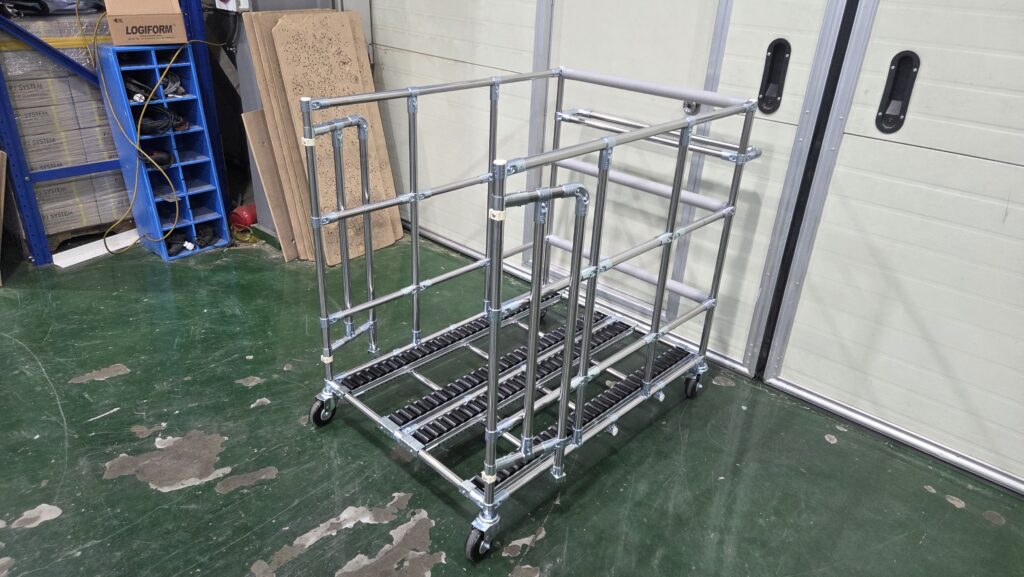

조인트는 원형 Pipe와 구조가 이루어져 있어서 조립식의 모든 구조는 메탈조인트 & 원형 파이프입니다!!
위 대차는 SUS 파이프 0.9T, 아연도금 처리된 Metal Joint 입니다.
Caster(바퀴)는 4인치 볼트 타입 , 회전B/K와 회전 Type으로 적용해드렸습니다.
아무래도 PCB 생산 업체이다보니 쇼트가 나지 않아야하고 먼지 유입이 되지 않아야하는 현장이여서 제전(ESD)사양이 필수입니다.

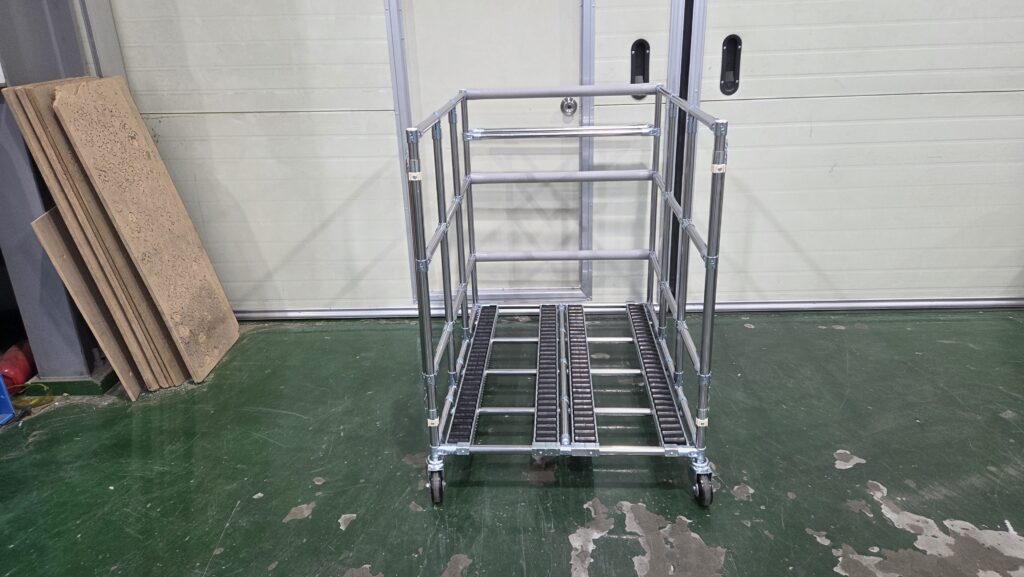

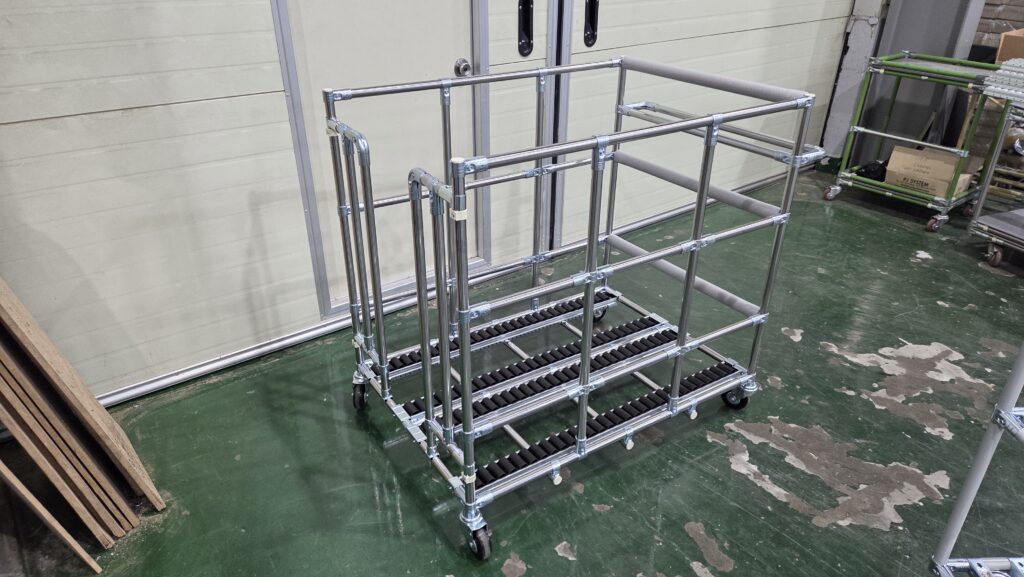

여러개의 메거진을 적재해야하기 때문에 밀어서 보관 할 수 있도록 롤러(플라콘)도 적용해드렸는데요.
Placon의 사양도 역시 제전 사양으로 제작해드렸습니다.
롤러의 규격은 가로 폭이 80mm정도가 되는 80Type ESD입니다.
현장에서 요구하는 조건을 다 맞추기 위해서는 모든 부품들이 갖추어져 있어야합니다~!
사용하시는 부품 사이즈에 맞추어 Rack 및 대차를 제작해드릴 수 있으며,
제작 사례를 보시고 컨셉잡는데 도움이 되셨으면 좋겠습니다.
만약 , 제작된 사진들을 보시고 어떻게 제작해야할지 감이 안오시는 고객분께서는 방문 미팅을 요청해주시면 미팅을 통해 컨셉을 정해드리고 있습니다.
