안녕하세요!
랙 제작 전문업체 피제이시스템 입니다.
금일은 다단으로 형성된 적치대 제작 사례를 소개해드리겠습니다.
파이프랙의 장점은 가로, 세로, 높이 사이즈를 원하시는 치수로 제작이 가능하고 공간 활용도가 매우 높으며 형상을 자유롭게 제작 할 수 있습니다.
위 랙의 사용 용도는 박스를 보관하기 위함이며, 단이 여러개로 형성이 되어있어서 공간 활용도가 좋습니다.
고객분께서 처음 접해보는 분야다보니 직접 찾아가 미팅을 진행하였습니다.
제품을 어떻게 적재를 하고 무게 등 정보를 얻었습니다.
제작했던 사진들을 보여드리며 원하시는 사양을 찾아가기 바빴습니다!
무엇보다 맞춤으로 제작해드리다보니 컨셉을 고객분께서 잘 못잡으시는 경우가 있습니다.
너무 어려워하시지 마시고, 저희가 미팅을 통해 제작 컨셉을 정해드리고 있기에 걱정 안하셔도 될거같습니다*^^*

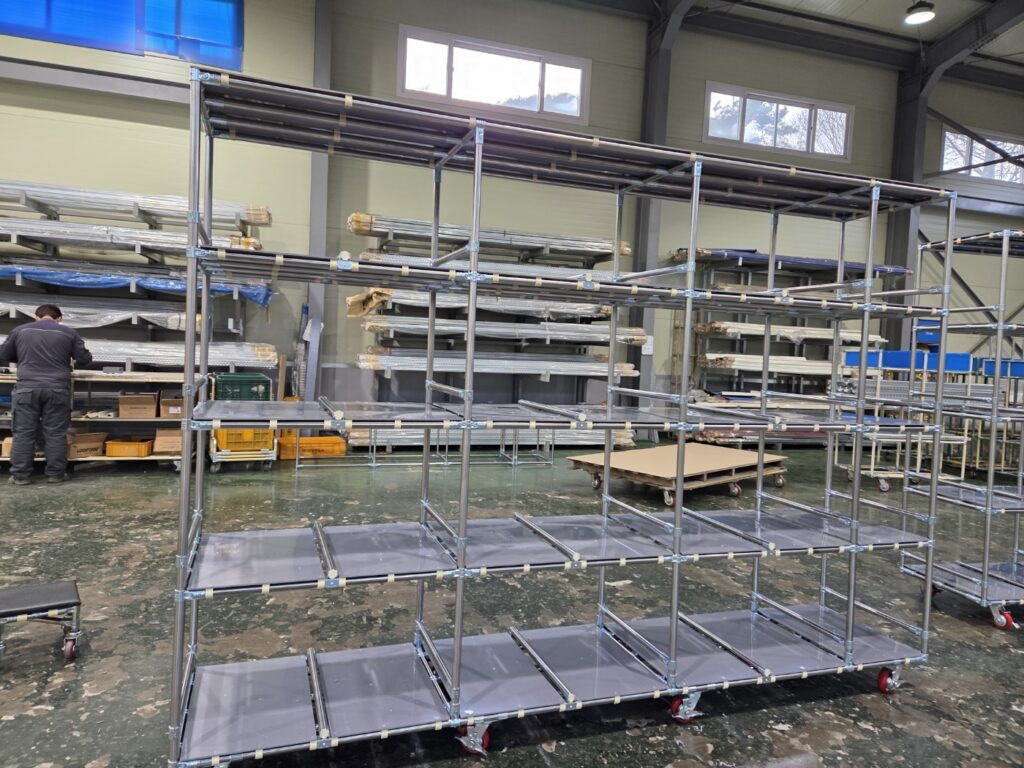

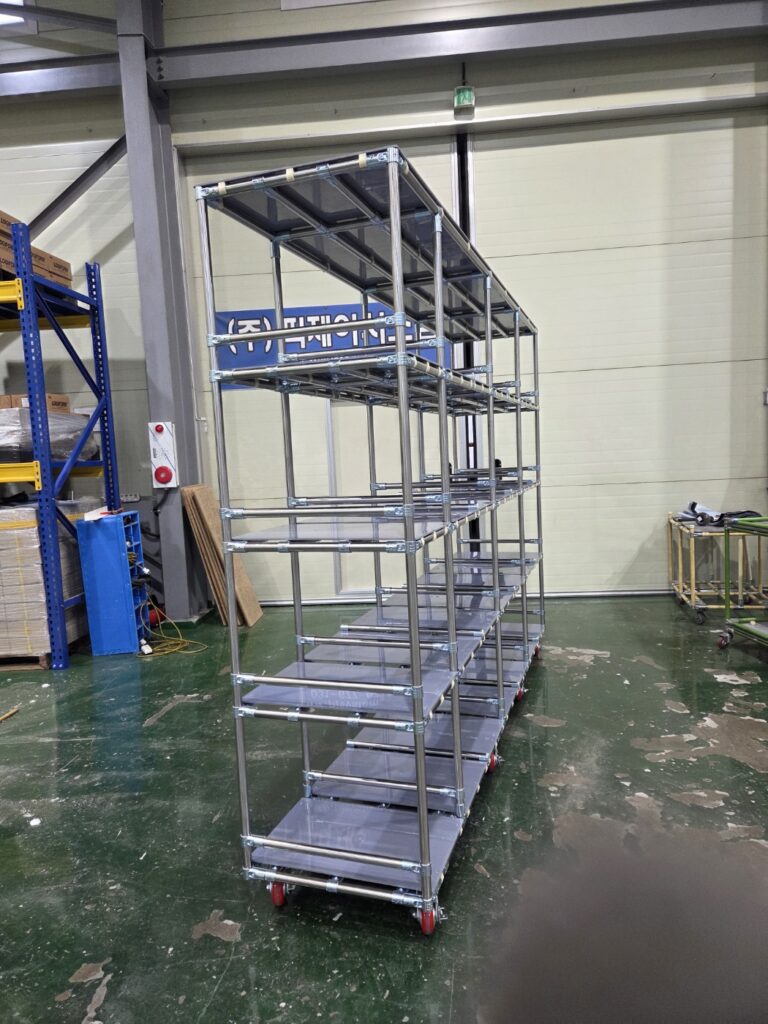

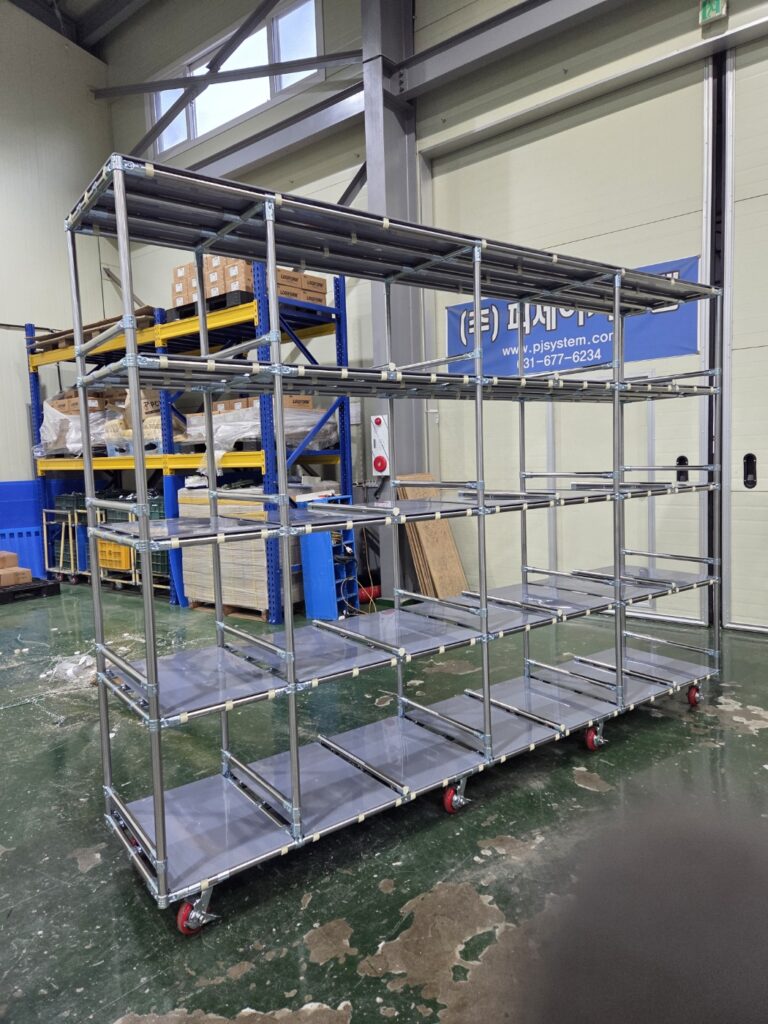

랙의 사이즈는 전체 가로폭 : 3000mm, 세로 : 600mm, 높이 : 2165mm입니다.

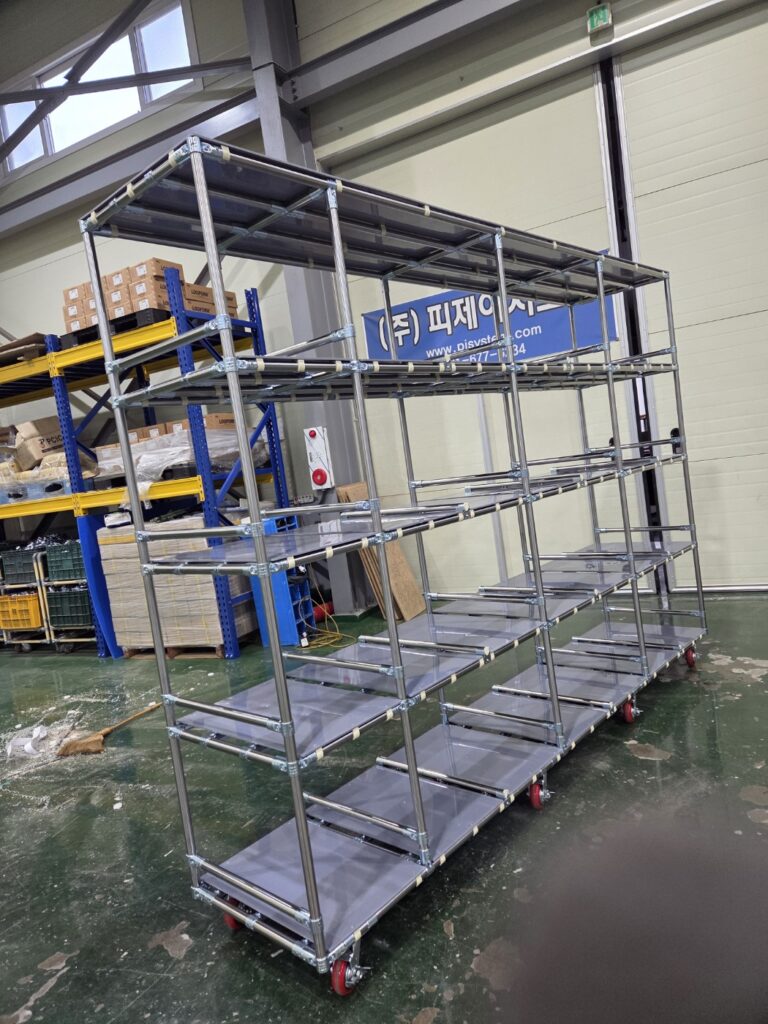

옆으로는 7칸, 높이는 4단으로 제품을 적재 할 수 있는 수량은 총 28개입니다.

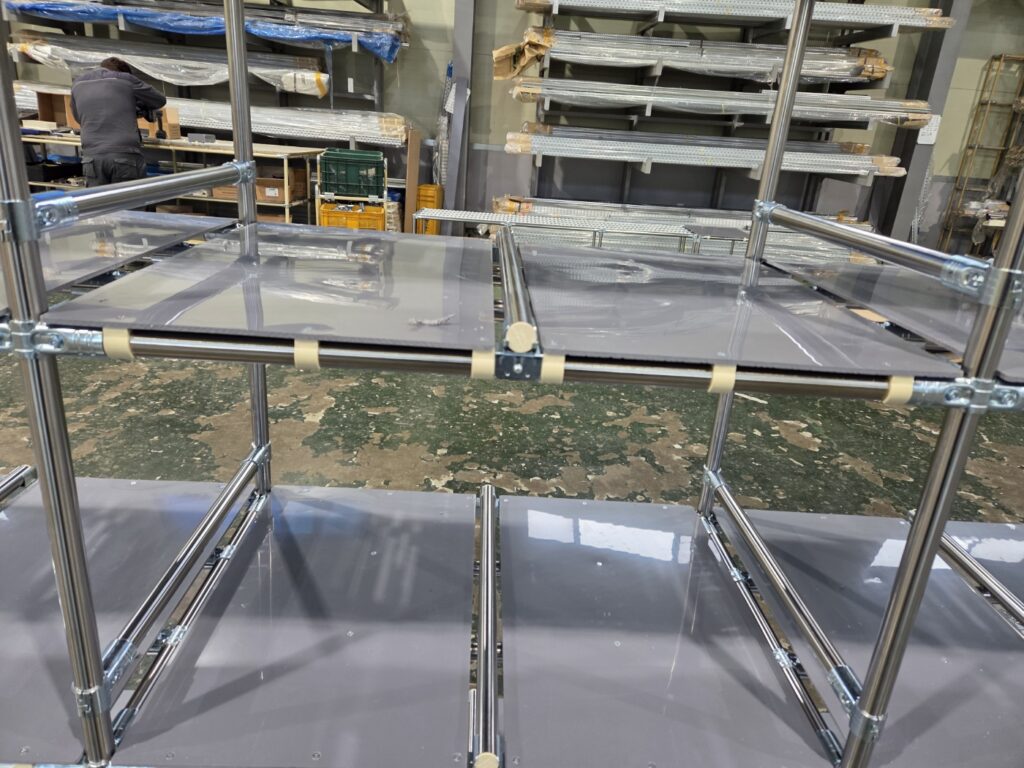

단가를 절감하기 위해 칸 마다 기둥을 세우지 않고 가이드 파이프를 적용하여 칸을 구분해주었습니다!
가이드 파이프는 가이드 금구에 삽입하여 열(가로) 파이프 끼우고 직결피스로 고정하는 방식입니다.

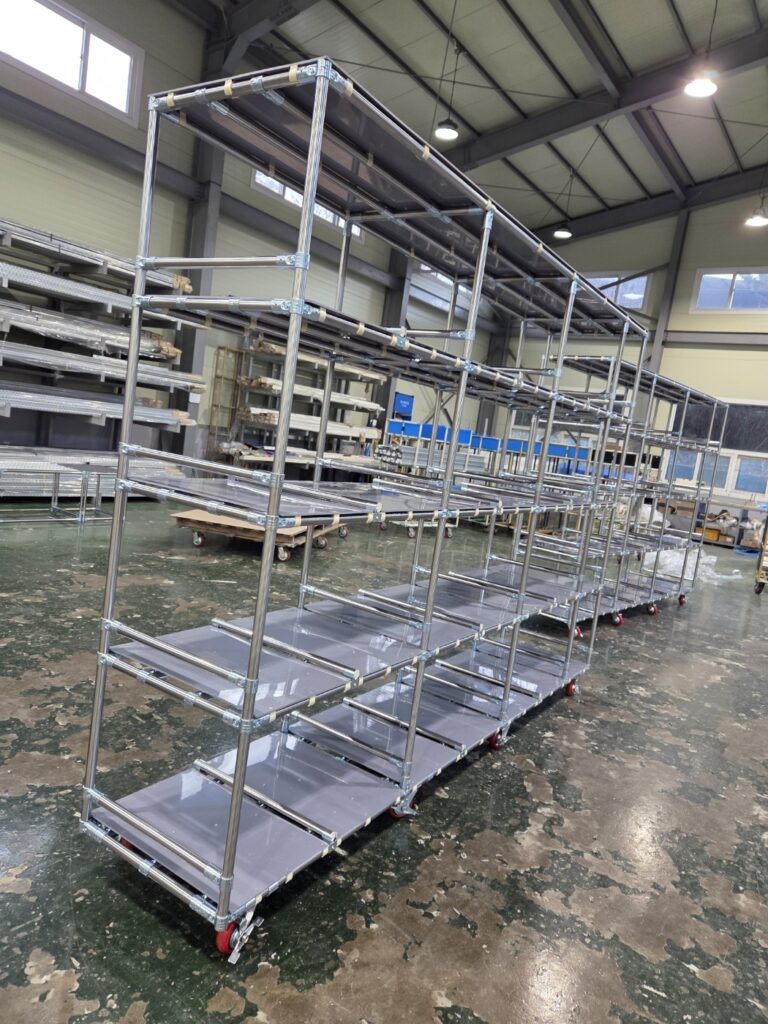

아~ 주 큰 랙을 이동하기 어려워 높이조절자가 아닌 캐스터(바퀴)를 부착해드렸는데요.
CASTER(캐스터)의 사양을 정할 때 고려해야 할 사항은 중량입니다.
랙 자체의 무게도 고려해야하지만 제품의 각 무게가 어떻게되고 총 몇개가 적재되어서 총 중량을 계산을 한 후 캐스터 사양을 결정합니다.
위 캐스터는 4인치 중하중용 회전B/K 타입(Type)입니다.
4인치 중하중용은 개당 하중은 200kg정도 버틴다고 보시면 될거같습니다..!

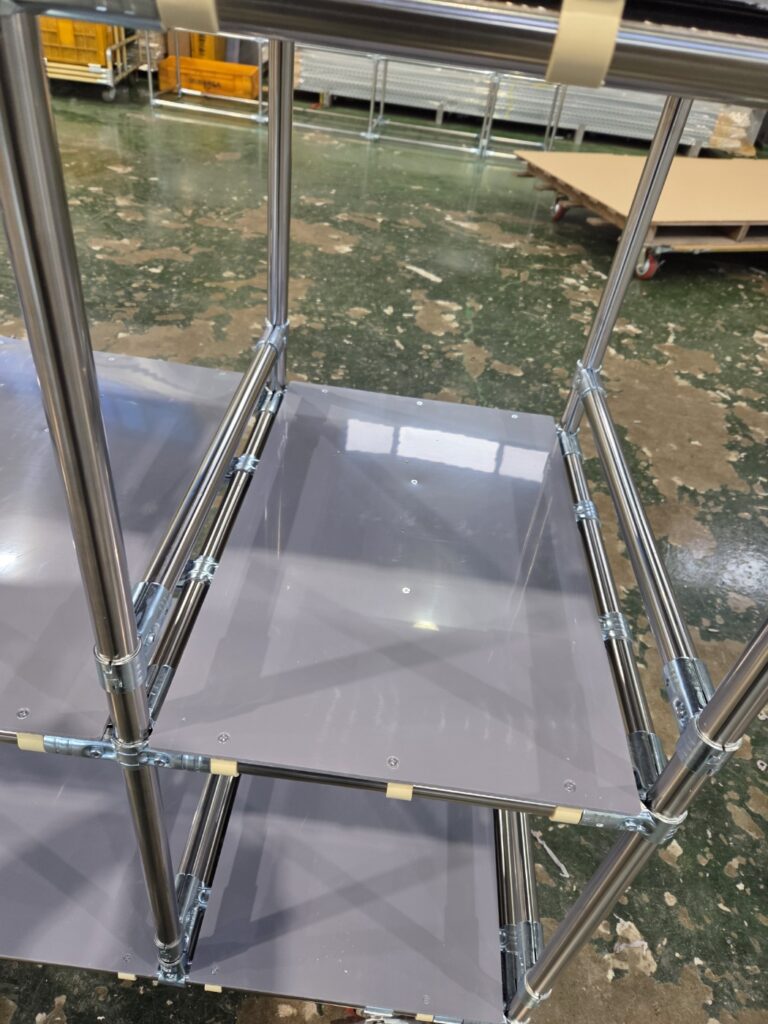

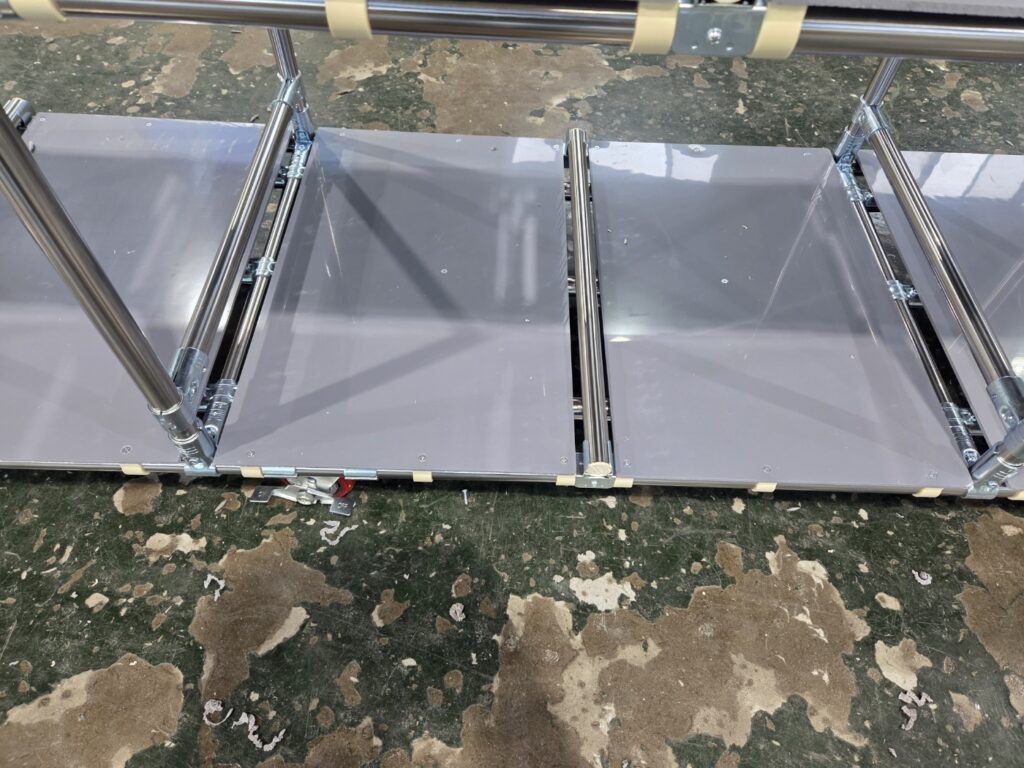

단마다 선반의 종류는 PVC 5T로 마감처리해드렸으며, 스크류 (직결피스)로 고정해드렸습니다.
상부에서 하부로 고정하는 방식이며, 판을 올려놓았을 때 단차가 있어서 수평홀더(Plastic Joint)를 파이프에 끼운 후 고정 시킬 위치를 파악한 뒤 카운터 싱크 작업을 해줍니다.
아무래도 피스를 박았을 때 피스머리가 튀어나오게되면 제품 밀어서 집어넣거나 당겨서 빼거나 할 때 턱에 걸릴 수 있기 때문입니다.
랙의 크기 자체가 커서 하중이 많이 나갈거라 예상하고 구조를 튼튼하게 잡아드렸습니다.
위처럼 맞춤제작이 가능하여 원하시는 사양이 있으시면 간단한 스케치를 통해서 문의하시면 빠른 도면 및 견적 대응이 가능합니다.
미팅부터 3D설계 및 견적 후 납품까지 모두 진행하고 있으며,
홈페이지 제품소개에 나와있는 부품들을 모두 직접 생산하기에 원하시는 부품이 있으신 고객분께서는 아래 연락처로 문의 부탁드리겠습니다. (완조립도 제작 가능.)
