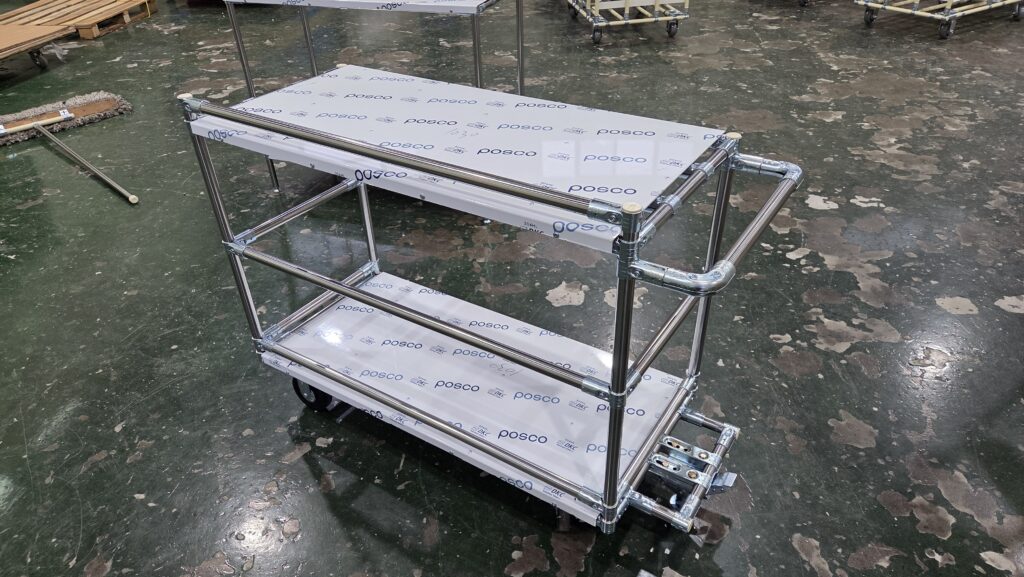

오늘 소개 해 드릴 대차는 STS판을 이용하여 제작한 사례입니다.
원형 파이프 & Metal Joint를 이용하여 조립식으로써 맞춤제작이 가능합니다.

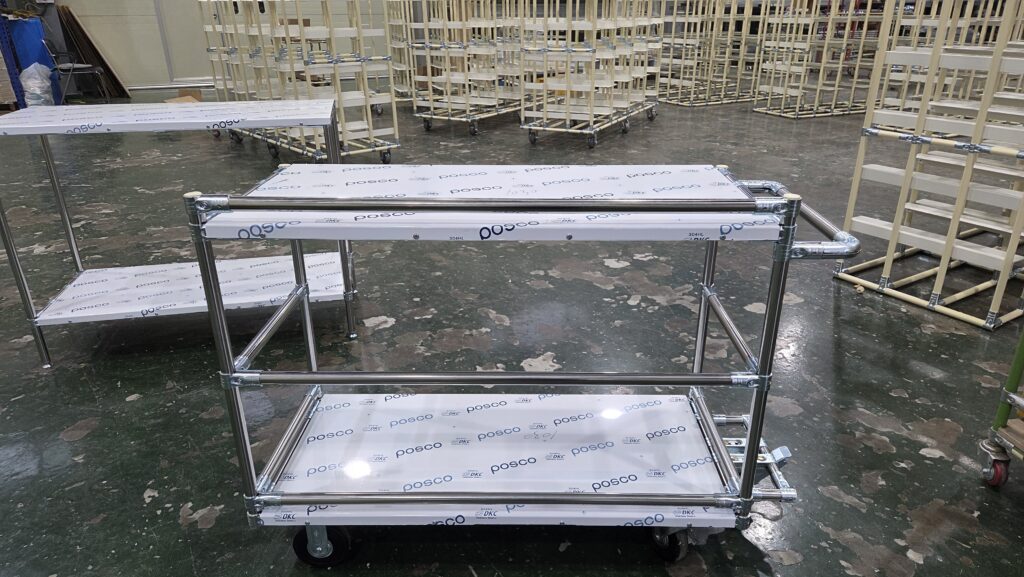

대차의 크기는 W: 1100, D: 500, 높이950mm입니다.

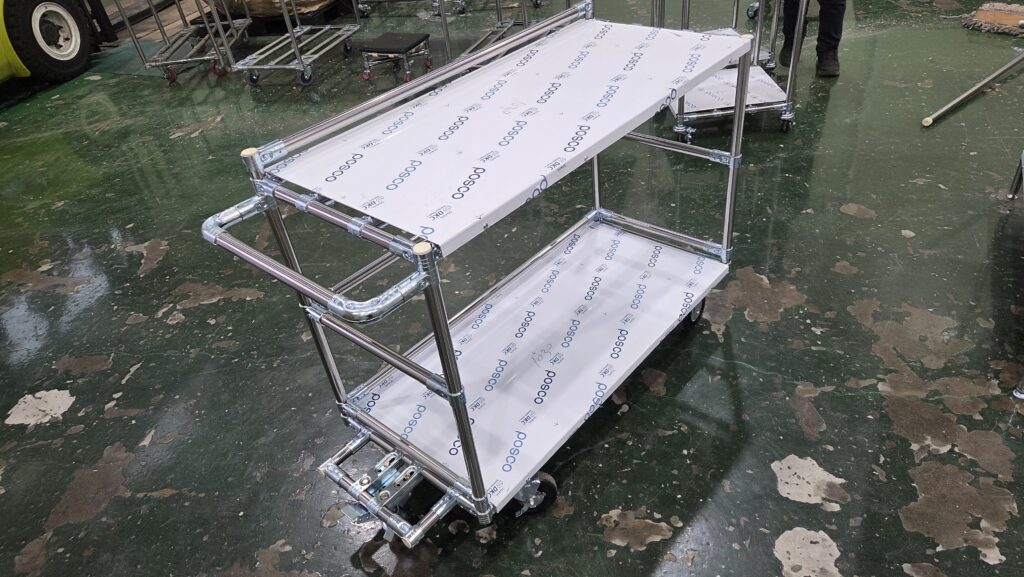

총 2단으로 구성해드렸으며,
파이프 틀에 STS(서스)판을 얹어서 피스로 견고하게 고정해드렸습니다.
STS판의 재질은 매우 깔끔해보일 수 있는 헤어라인 재질로 맞춰드렸습니다~!
PIPE의 종류는 크게 2가지가 있는데요~
STS재질인 파이프, ABS 코팅을 입힌 재질입니다.
STS재질 같은경우 All 서스재질이 들어간것이 아닌 철 성분도 조금 섞여서 단가가 매우 저렴하고 강도도 훌륭합니다!
두께는 3가지로 분류 할 수 있는데요.
0.7T, 0.9T, 1.1T로 구성되어있습니다.
코팅 파이프의 색상은 크게 2가지로 Gray, Ivory색상이 있습니다.
Black, Red, Blue 등 다양하게 있지만 특성 상 많이 선호하지 않기에 주문 시 생산을 해야합니다.
두께는 0.7T, 1.1T 등이 있습니다!
다음으로 메탈조인트는 철 재질에 아연도금이 되어있다고 보시면 될거같습니다.
니켈도금으로도 가능하니 참고해주시면 감사하겠습니다^^
위 대차는 클린룸에 들어가서 사용하는 제품으로써, 그 조건을 맞춰드리기에는 어렵지 않은 사양이였습니다.
정전기가 당연히 발생하지 않아야 하기 때문에 대차 최하부에 어스링을 부착해드렸습니다.
또, 대차의 가장 중요한 부품 중 하나인 Caster인데요.
바퀴(caster)는 제전용 블랙, 5인치 경량 타입으로 제작해드렸습니다.
5인치 경량은 개당 7-80kg정도 하중을 버틸 수 있는데요!
2인치부터 3,4,5,6인치 등 다양하게 구성이 되어있으며,
적재하는 하중 + 대차의 무게를 고려하여 사양을 결정해줍니다.
손잡이쪽에는 회전타입을 사용하고 그 반대부분에는 고정타입을 사용해야 대차를 가지고 움직이기 수월합니다!

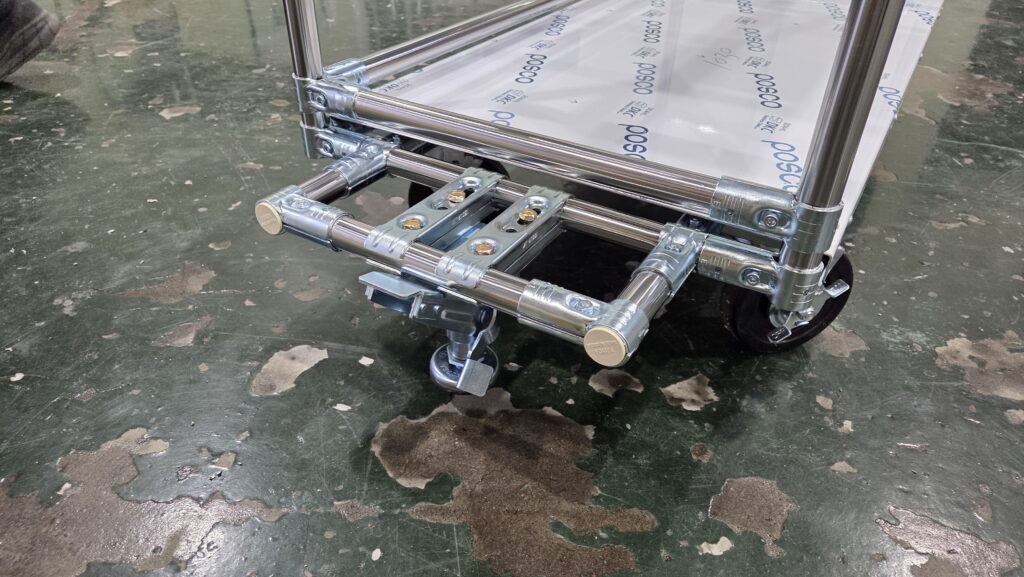

회전Type쪽에 브레이크 장치가 있지만 한번 더 견고하게 대차를 고정하기 위해 플로어락을 사용하였습니다.
플로어락은 바닥면에 닿는 부분이 고무타입으로 되어있으며 미끄러지지 않아 기능을 발휘할 수 있습니다.
또, 플로어락을 밟으면 대차가 바닥면에서 살짝 떠있기 때문에 바퀴를 사용하지 못하게 하는 기능을 가지고 있습니다.
이동대차(운반대차)는 제품을 싣어서 이동하기 위한 용도이며,
저희 피제이시스템은 사이즈 맞춤으로 제작이 가능합니다.
제작사례를 보시고 제작하고자 하는 사진을 같이 첨부하여 주시면 쉽고 빠른 대응이 가능하니 참고 부탁드리겠습니다.
