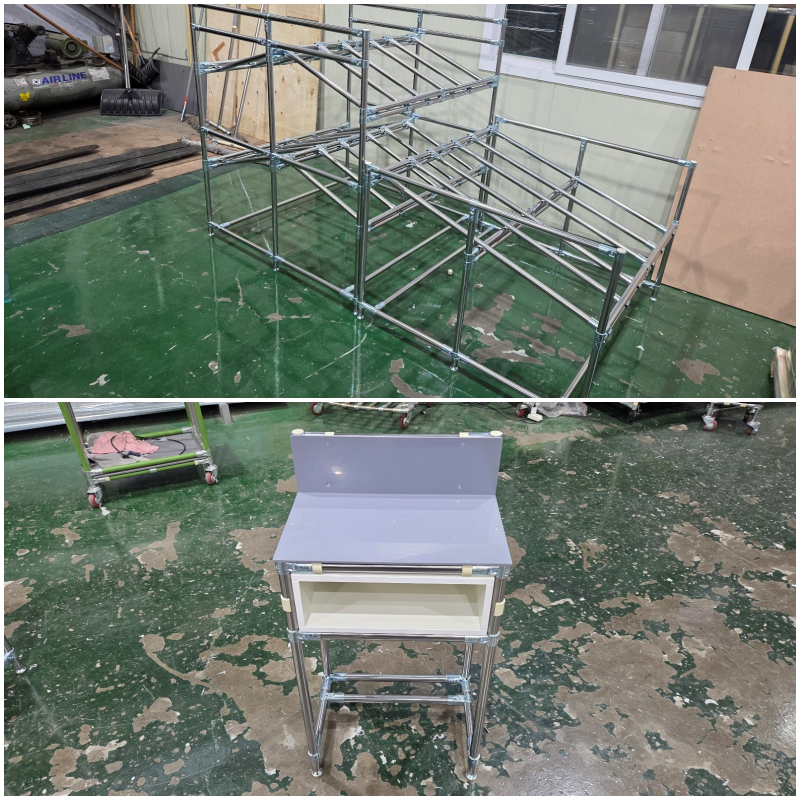

오늘 소개해드릴 제품은 슬라이드랙입니다.
슬라이드랙은 가장 저렴하게 제품을 보관 할 수 있도록 만들어드린 구조라고 보실 수 있으며,
슬라이드랙은 박스를 보관하기 위하여 제작한 랙입니다.
볼트, 너트식 조인트를 이용하여 조립식으로 만들어드리고 있습니다.

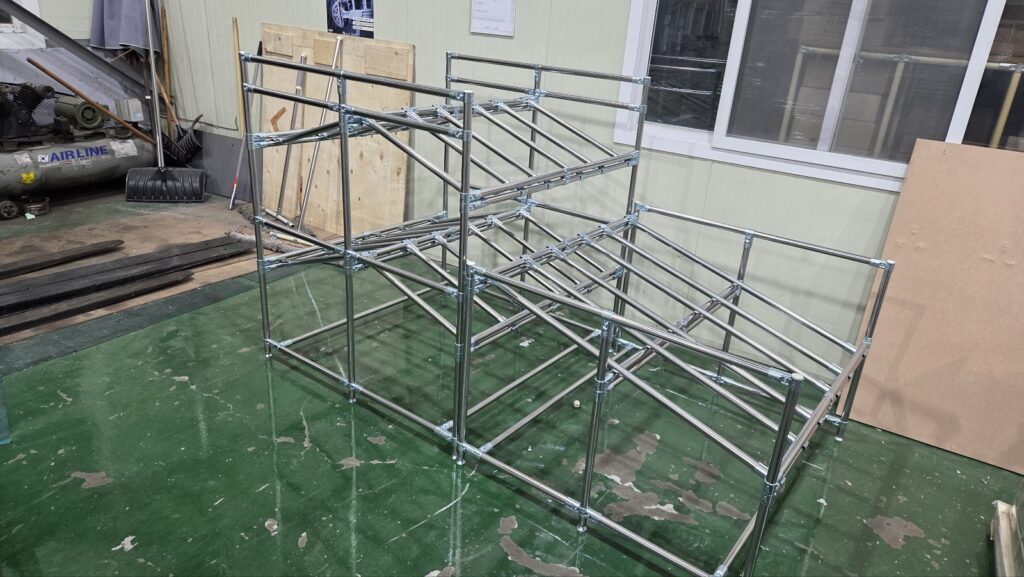

제품의 크기는 가로:1226, 세로:1200, 높이:1350(mm)입니다.
제품의 외부 치수도 중요하지만 내부 치수가 가장 중요합니다.
제품을 적재함으로써 랙 안으로 들어가야하기 때문입니다.
랙의 OUT치수 -66mm를 하면 내부 치수가 나와서 위 슬라이드랙의 내부 폭은 1160mm라고 보실 수 있습니다~!

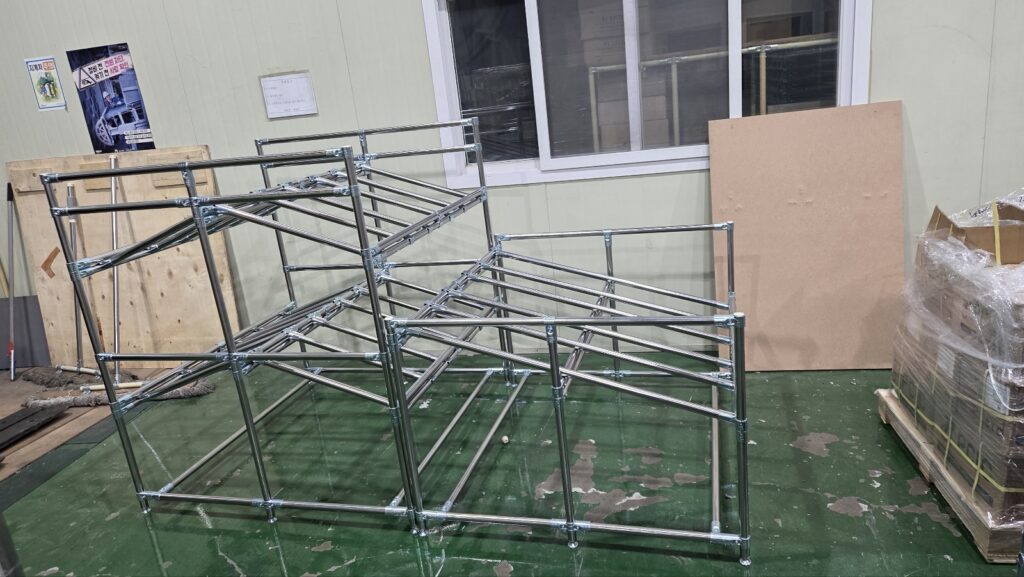

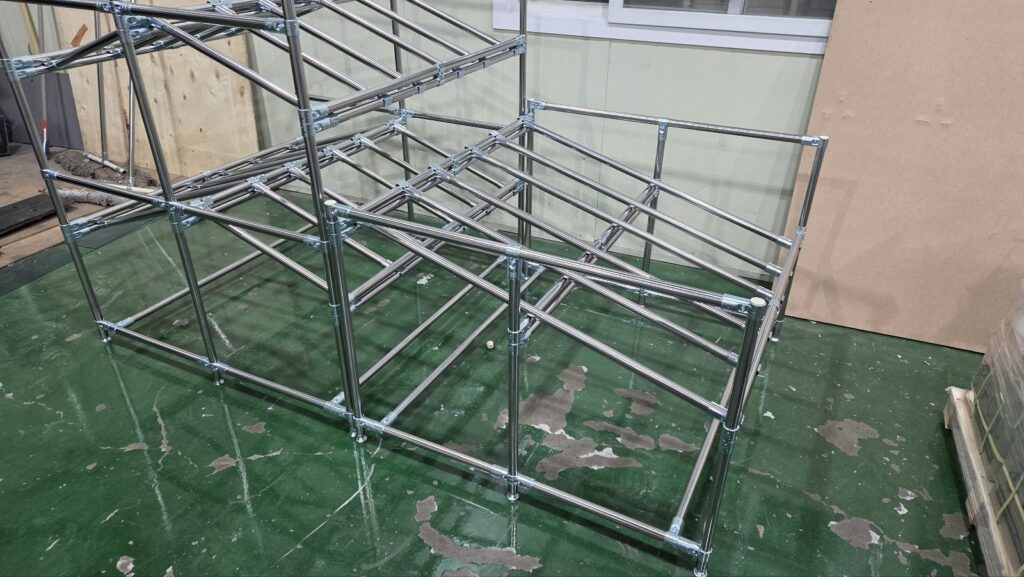

양쪽으로 박스를 넣고 뺄 수 있도록 복식타입으로 맞춰드렸으며, 경사의 각도는 약 19도 정도로 맞춰드렸습니다.
박스를 보관하여 제품을 쉽게 꺼낼 수 있도록 제작한 용도이며, 경사를 많이 주게됐을 경우 내용물이 앞으로 다 튀어나올 수 있습니다.

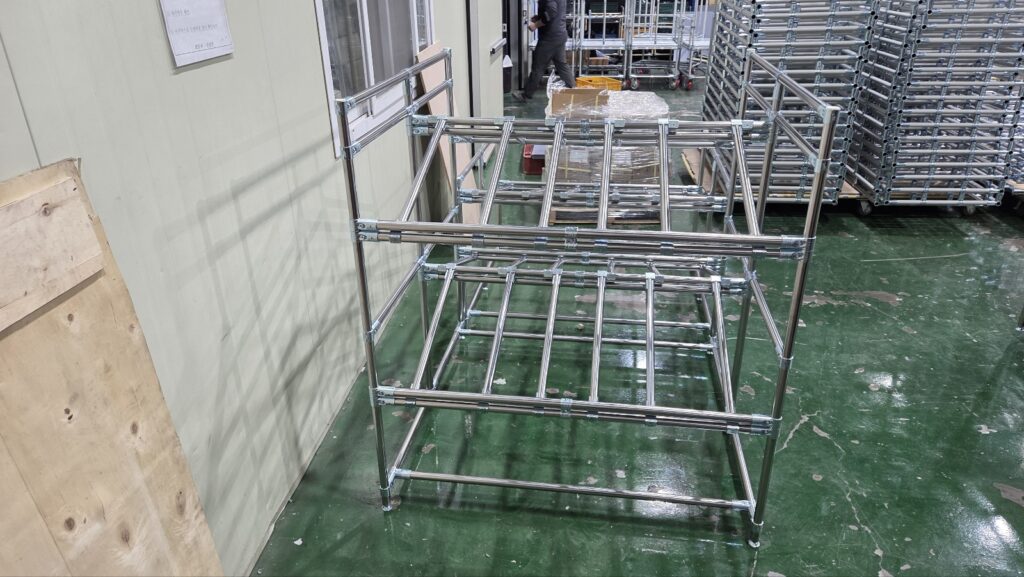

박스의 밑면을 지지해주는 파이프의 종류는 PS-A 파이프 금구입니다.
메탈조인트 PJ-1번으로 조립하는 방법도 있지만 그렇게 할 경우 조인트와 파이프의 단차 때문에 박스를 밀고 당길 때 불편함이 있을 수 있습니다.
메탈 조인트의 외경 파이수는 33파이이고 파이프의 외경 파이수는 28파이 입니다.
한 면으로 봤을 때 2.5mm정도 단차가 있어서 걸림 현상이 발생 할 수 있습니다.
그걸 방지해줄 수 있는 파이프 금구 PS-A1을 사용해줌으로써 단차를 없애줄 수 있습니다.
또, 높이조절자를 이용하여 수평 조절과 높이 조절이 가능합니다.
높이조절자의 나사산 길이에 따라 높일 수 있는 치수가 달라지는 개념입니다.
하지만 높이를 많이 올리게 될 경우 구조가 불안정하여 랙 또는 작업대 자체가 흔들릴 수 있습니다.
부득이하지 않은 이상 권장치수만 올려서 사용하시는것을 추천드립니다.
가장 심플하고 단가 저렴하게 사용하실 수 있는 파이프랙!
사용 용도에 따라서 구조 설계가 가능하니 제작 사례를 참고하시어 간단한 스케치하여 보내주시면 쉽고 빠르게 도면 및 견적 대응이 가능합니다.
