대차 및 랙을 다루고 있는 피제이시스템입니다!
저희는 조립식 및 용접식 모두 생산, 제작해드리고 있습니다.
고객분이 원하시는 방향성 또는 제품 하중에 따라서 조립, 용접식으로 선정해드리고 있습니다.
각각 장단점이 있어서 어떤 방식이 더 좋다는것은 없어서 사용하고자 하는 제품의 크기, 무게에 따라서 맞는 방식을 추천드리고 있습니다.

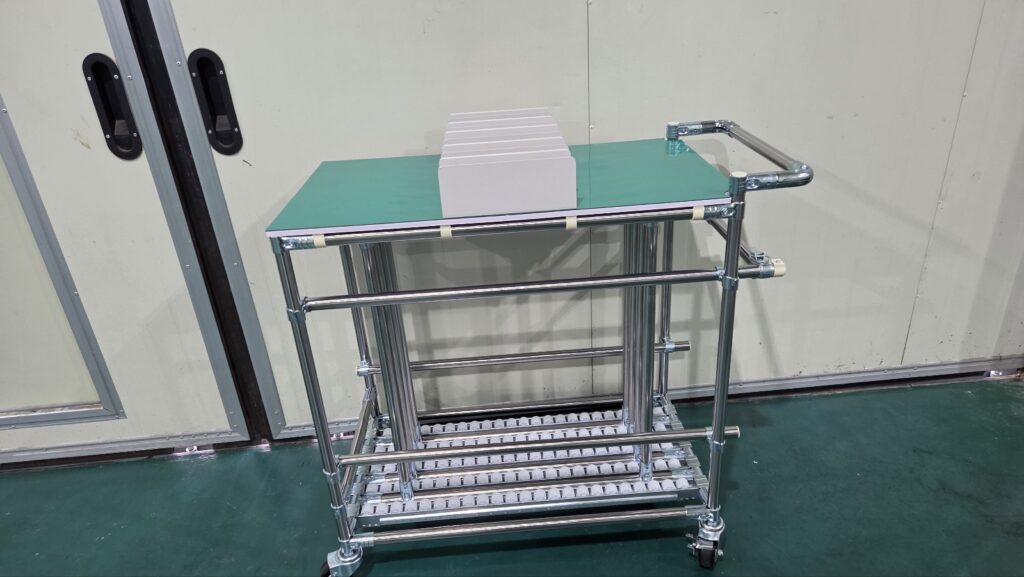

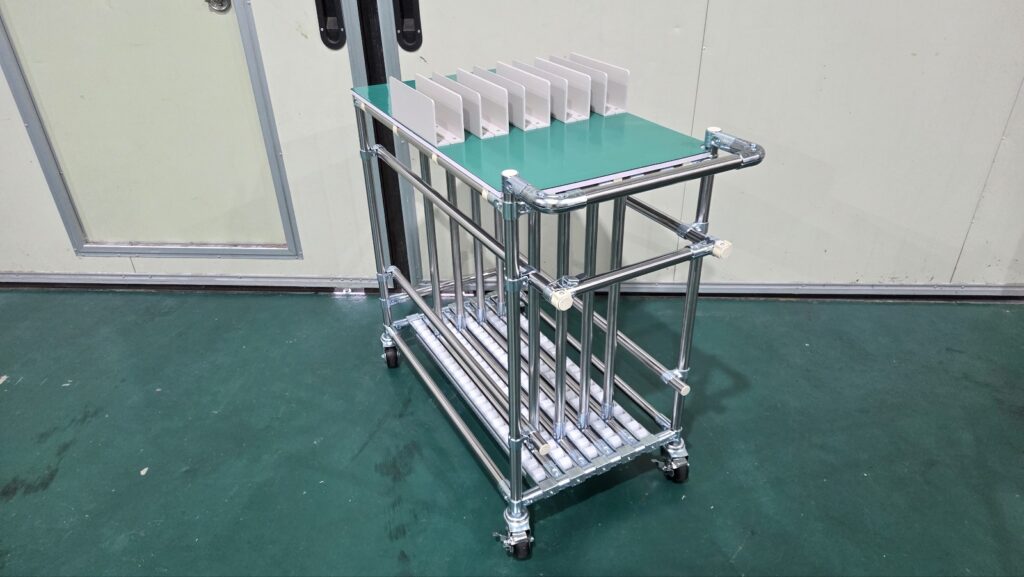

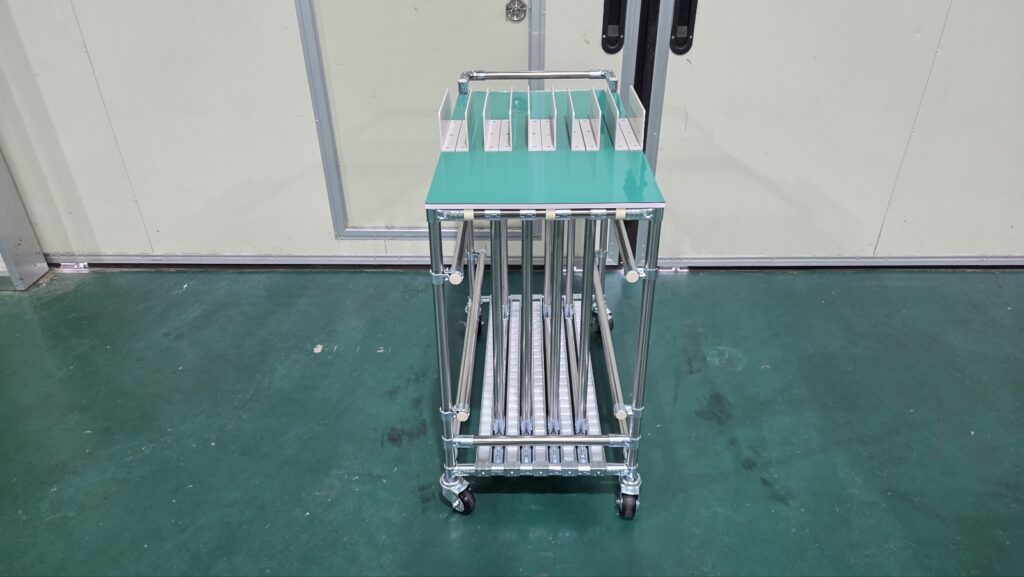

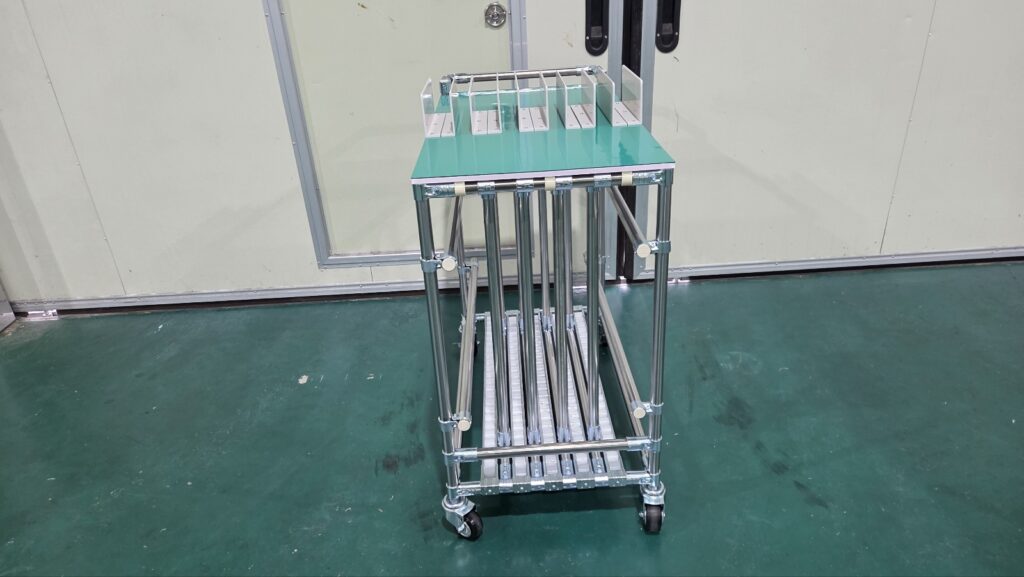

위 제품의 Size는 가로 900, 세로 510, 높이 1000mm입니다.
복잡하지 않은 구조이여서 제작은 쉽고 빠르게 할 수 있었습니다.
SUS(스테인레스) Pipe와 아연도금 처리가 되어있는 메탈조인트 등 기타 부속품들로 이루어져있으며, 볼트와 너트를 이용하여 Metal Joint를 조여주어 형상을 만든 것이라고 보실 수 있습니다.
대차에서 빠질 수 없는 바퀴도 부착해드렸는데요.
Caster(바퀴)의 사양은 3인치 볼트타입 제전용입니다.
제전용은 보통 색상이 검정색으로 되어있고 볼트타입은 원형으로 되어있는 파이프 속에 부싱을 삽입하여 부싱의 나사산이 나져있는 부분에 돌려서 결합해주는 방식으로 제작해드렸습니다.
또, 볼트타입은 대차의 사이즈가 작을 경우 대차 바깥쪽으로 위치해있어서 안전성이 보장되지만 땅이 고르지 못한 곳에서 사용하게 되면 부싱에 결합해준 부분이 조금씩 풀리는 경우가 있습니다.
이를 방지하고자 스프링와셔를 사용하고 있습니다.
메인 상판에는 POMAX 10T (흰색)과 제전매트를 부착해드렸습니다.

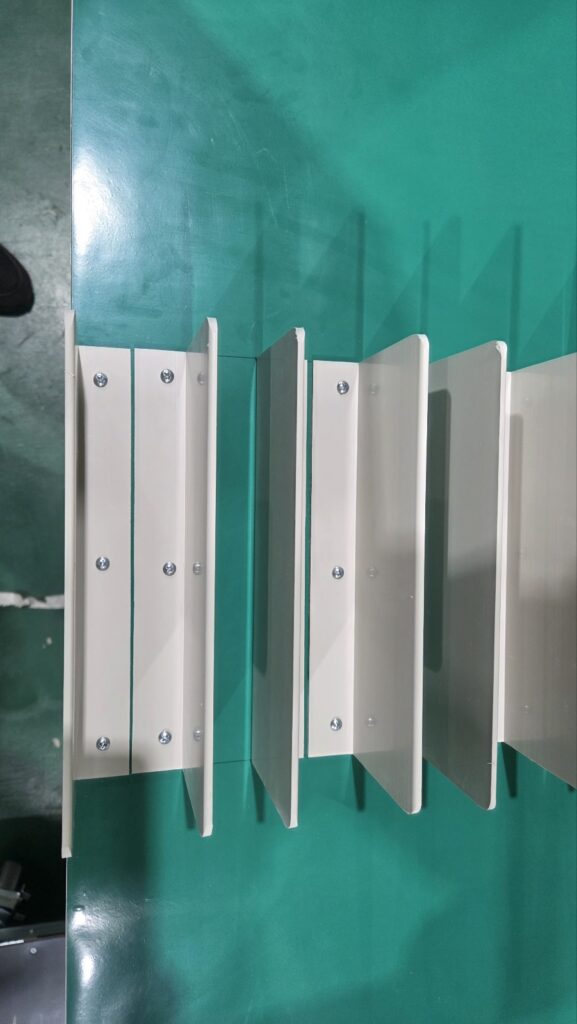

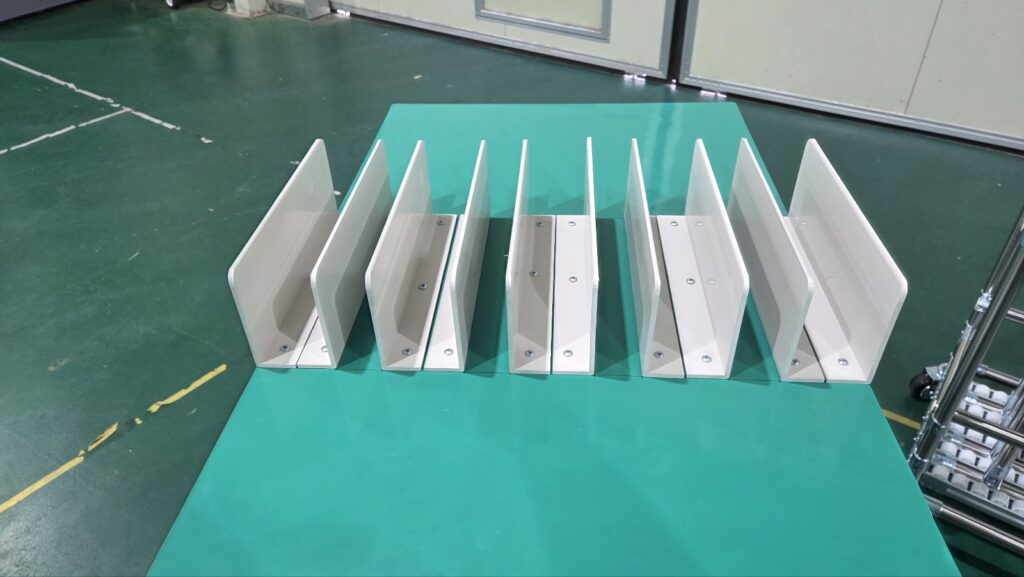

또, 제전매트 위에는 사용하시는 제품을 기대어 보관 할 수 있도록 수지앵글로 피스로 고정작업하였습니다.
최하부에는 20T정도 되는 플레이트 형상의 물건을 적재하여 이동하신다고 전달받아서 제품 가로, 세로, 높이 크기를 측정하여 맞춤으로 제작해드렸다고 보시면 될거같습니다..!
쉽게 넣고 빼고 할 수 있도록 플라콘(롤러) 40Type을 사용하여 마찬가지로 피스로 고정해드렸습니다!!
이동하다보면 제품이 전면으로 튀어나와 낙하 위험이 있는데요.

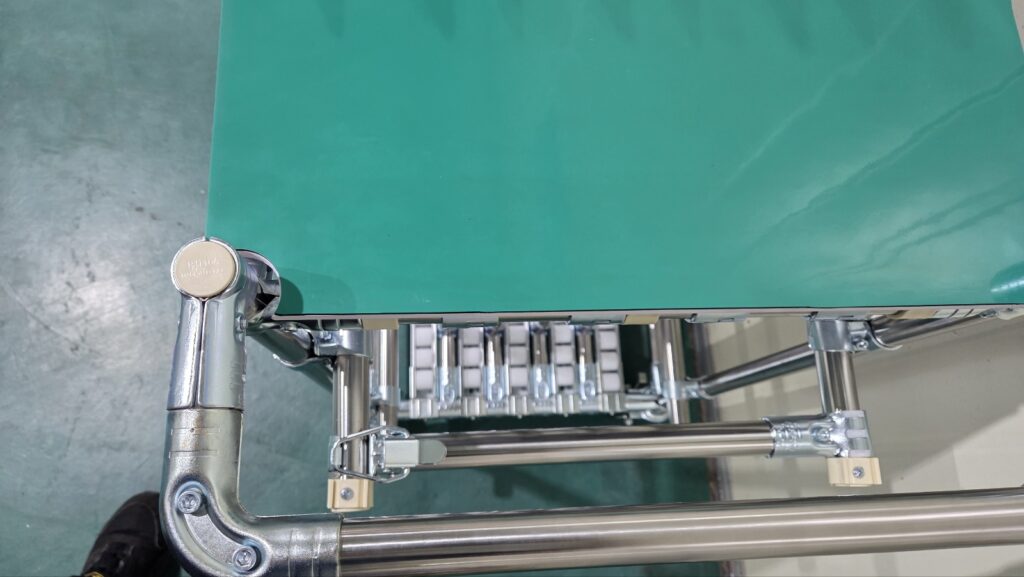

방지하는 차원에서 전면에 스토퍼 역할을 할 수 있도록 파이프구조 & 락금구를 이용하였습니다~!
제품 사용 용도, 크기 등 목적을 파악하고 구조 및 형상을 3D도면으로 설계 후 고객분들께 컨펌받고 진행하고 있습니다.
맞춤 / 주문제작으로써 매우 큰 장점을 가지고 있는 조립식 파이프랙이며,
미팅, 도면, 견적까지 모두 신속. 정확한 대응으로 보답해드리고 있습니다.
